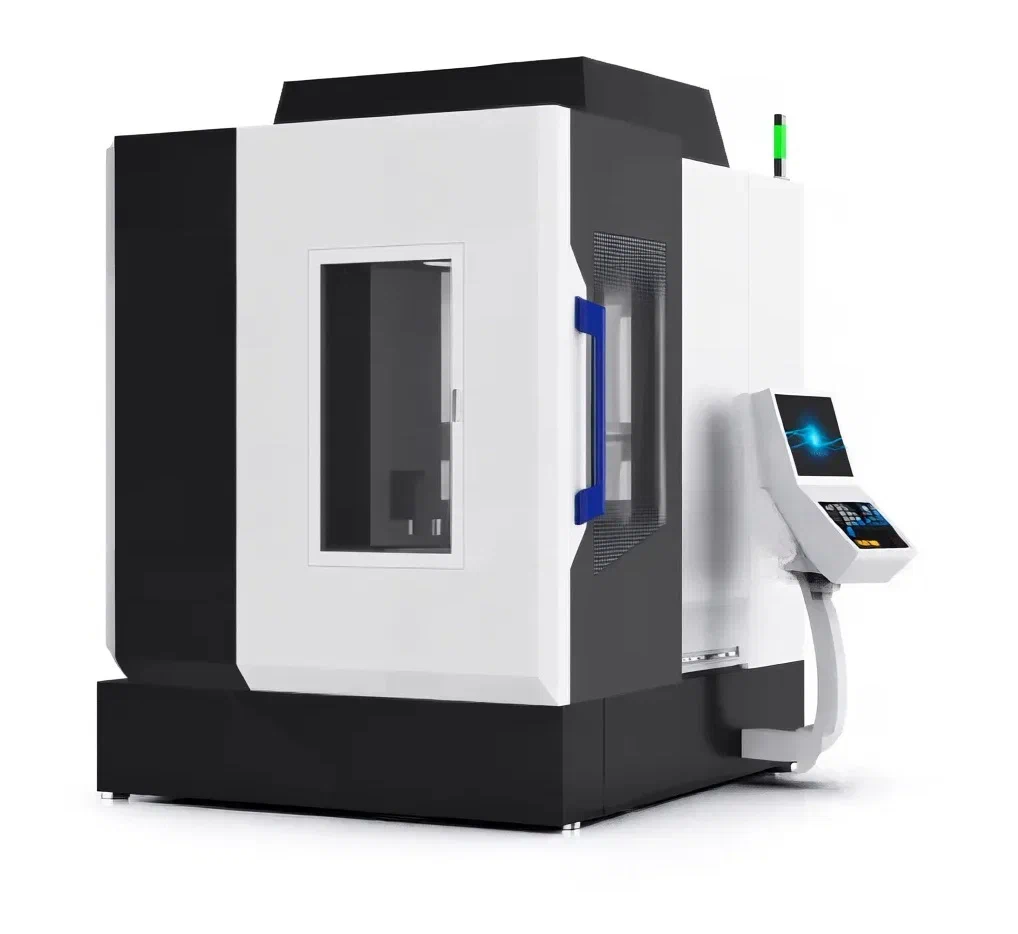

Вертикальный 5-осевой обрабатывающий центр с наклонно-поворотным столом модель PM VM 5-axis GD-400

Возможны дополнительные опции

Характеристики

Максимальный диаметр

—

Ø500 мм

Мощность

—

20/30 кВт

Количество установленного инструмента

—

24 T

Система ЧПУ

—

SIEMENS ONE

Ход, ось X

—

500 мм

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Гарантия На все оборудование действует гарантия от 12 месяцев

Работа с госучреждениями Работаем по 44-ФЗ И 223-ФЗ, по спец счёту, ПСБ, предоставление банковских гарантий

Комплексный подход Обработка технического задания, согласование, подписание, поставка напрямую с заводов Азии, доставка по России, пусконаладка, обучение, постпродажное обслуживание

Комплекс услуг Ремонт, модернизация, поставка запчастей.

Описание

Вертикальный 5-осевой обрабатывающий центр портальной конструкции с наклонно-поворотным столом. Станина выполнена из высококачественного чугуна HT300 с развитой системой рёбер жёсткости, что обеспечивает высокую виброустойчивость и долговременную стабильность геометрии. Линейные оси приводятся в движение сервомоторами через прецизионные ШВП с замкнутым контуром управления, а поворотные оси A и C реализованы на прямых приводах (DD-моторы), что исключает механический люфт и износ. Электрошпиндель с конусом HSK-A63 оснащён встроенной системой термостабилизации и многоступенчатым уплотнением для минимизации тепловых деформаций и защиты от загрязнения. В конструкции станка применяются комплектующие ведущих мировых производителей: линейные направляющие и ШВП — THK/HIWIN, энкодеры — Fagor, подшипники — NSK, система ЧПУ — Siemens ONE. Инструментальный магазин рычажного типа и централизованная система смазки обеспечивают надёжность и удобство эксплуатации.

Характеристики

Максимальный диаметр	Ø500 мм
Мощность	20/30 кВт
Количество установленного инструмента	24 T
Система ЧПУ	SIEMENS ONE
Ход, ось X	500 мм
Ход, ось Y	600 мм
Ход, ось Z	400 мм
Загрузка рабочей поверхности	150 кг
Т-образный паз стола	4-12H8 мм
Максимальная скорость, ось А	60 об/мин
Крутящий момент (S1/S6-40%)	30.7/46 Нм
Конус шпинделя	HSK-A63
Максимальная скорость вращения/номинальная скорость	20 000 об/мин
Расстояние от торца шпинделя до поверхности стола	135-535 мм
Размер рабочего стола	Ø380 мм
Вес станка нетто	6750 кг
Точность позиционирования линейной оси	0.005 мм
Повторяемость линейной оси	0.003 мм
Поворот (Ось С)	360°
Максимальная скорость движения	36 м/мин
Максимальная частота вращения оси С	100 об/мин
