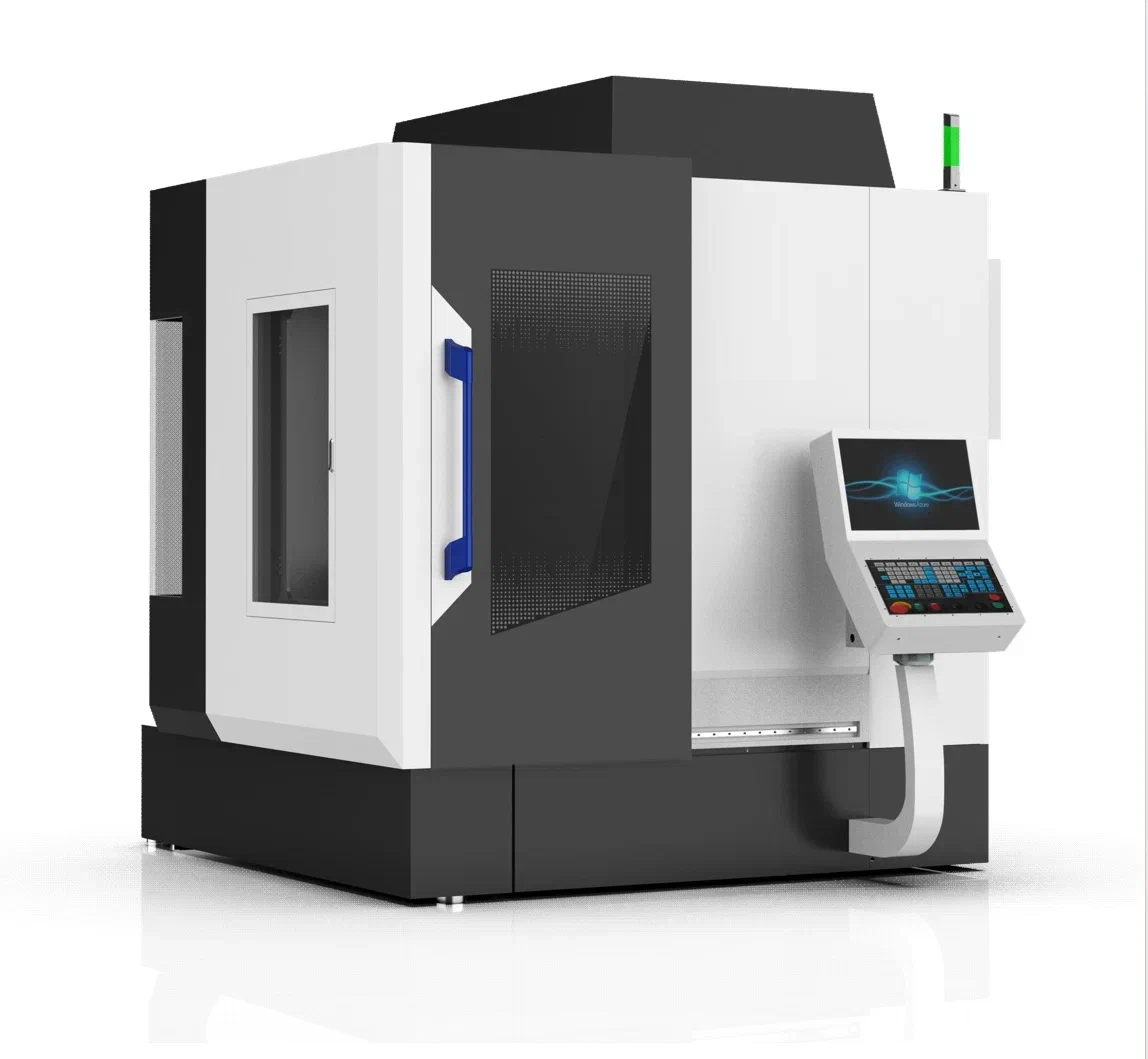

Вертикальный 5-осевой обрабатывающий центр с наклонно-поворотным столом модель PM VM 5-axis GD-300
Цена: По запросу
Характеристики
Максимальный диаметр
—
Ø390 мм
Мощность
—
13/19.5 кВт
Количество установленного инструмента
—
32 T
Система ЧПУ
—
SIEMENS ONE
Ход, ось X
—
300 мм
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Вертикальный 5-осевой обрабатывающий центр с наклонно-поворотным столом модель PM VM 5-axis GD-300
Цена: По запросу
#PROP_TITLE#
—
#PROP_VALUE#
Гарантия
На все оборудование действует гарантия от 12 месяцев
Работа с госучреждениями
Работаем по 44-ФЗ И 223-ФЗ, по спец счёту, ПСБ, предоставление банковских гарантий
Комплексный подход
Обработка технического задания, согласование, подписание, поставка напрямую с заводов Азии, доставка по России, пусконаладка, обучение, постпродажное обслуживание
Комплекс услуг
Ремонт, модернизация, поставка запчастей.
Описание
Вертикальный 5-осевой обрабатывающий центр портальной конструкции с наклонно-поворотным столом. Рабочая зона: X/Y/Z 300/580/300 мм, поворотные оси A (+30°…−120°) и C (360°). Точность позиционирования линейных осей — 0,003 мм, повторяемость — 0,002 мм; угловые оси обеспечивают повторяемость 4". Быстрая подача по XYZ — 36 м/мин, вращение осей A/C — до 60/100 об/мин.
Станок оснащён электрошпинделем HSK-E50 (24 000 об/мин, 13/19,5 кВт, 20/30 Нм) с системой термостабилизации и многоступенчатым уплотнением. Приводы осей: сервомоторы + ШВП THK (X/Y/Z) и прямые двигатели DD (A/C) без люфта. Замкнутый контур управления реализован через абсолютные энкодеры Fagor. Инструментальный магазин на 32 позиции, максимальные параметры инструмента: ⌀100 мм, длина 200 мм, масса 5 кг. Система ЧПУ — Siemens ONE. Характеристики
|
Максимальный диаметр
|
Ø390 мм |
|
Мощность
|
13/19.5 кВт |
|
Количество установленного инструмента
|
32 T |
|
Система ЧПУ
|
SIEMENS ONE |
|
Ход, ось X
|
300 мм |
|
Ход, ось Y
|
580 мм |
|
Ход, ось Z
|
300 мм |
|
Загрузка рабочей поверхности
|
50 кг |
|
Т-образный паз стола
|
4-12H7 мм |
|
Максимальная скорость, ось А
|
60 об/мин |
|
Крутящий момент (S1/S6-40%)
|
20/30 Нм |
|
Конус шпинделя
|
HSK-E50 |
|
Максимальная скорость вращения/номинальная скорость
|
24 000 об/мин |
|
Расстояние от торца шпинделя до поверхности стола
|
145-445 мм |
|
Размер рабочего стола
|
Ø300 мм |
|
Вес станка нетто
|
5500 кг |
|
Точность позиционирования линейной оси
|
0.003 мм |
|
Повторяемость линейной оси
|
0.002 мм |
|
Поворот (Ось С)
|
360° |
|
Максимальная скорость движения
|
36 м/мин |
|
Максимальная частота вращения оси С
|
100 об/мин |
