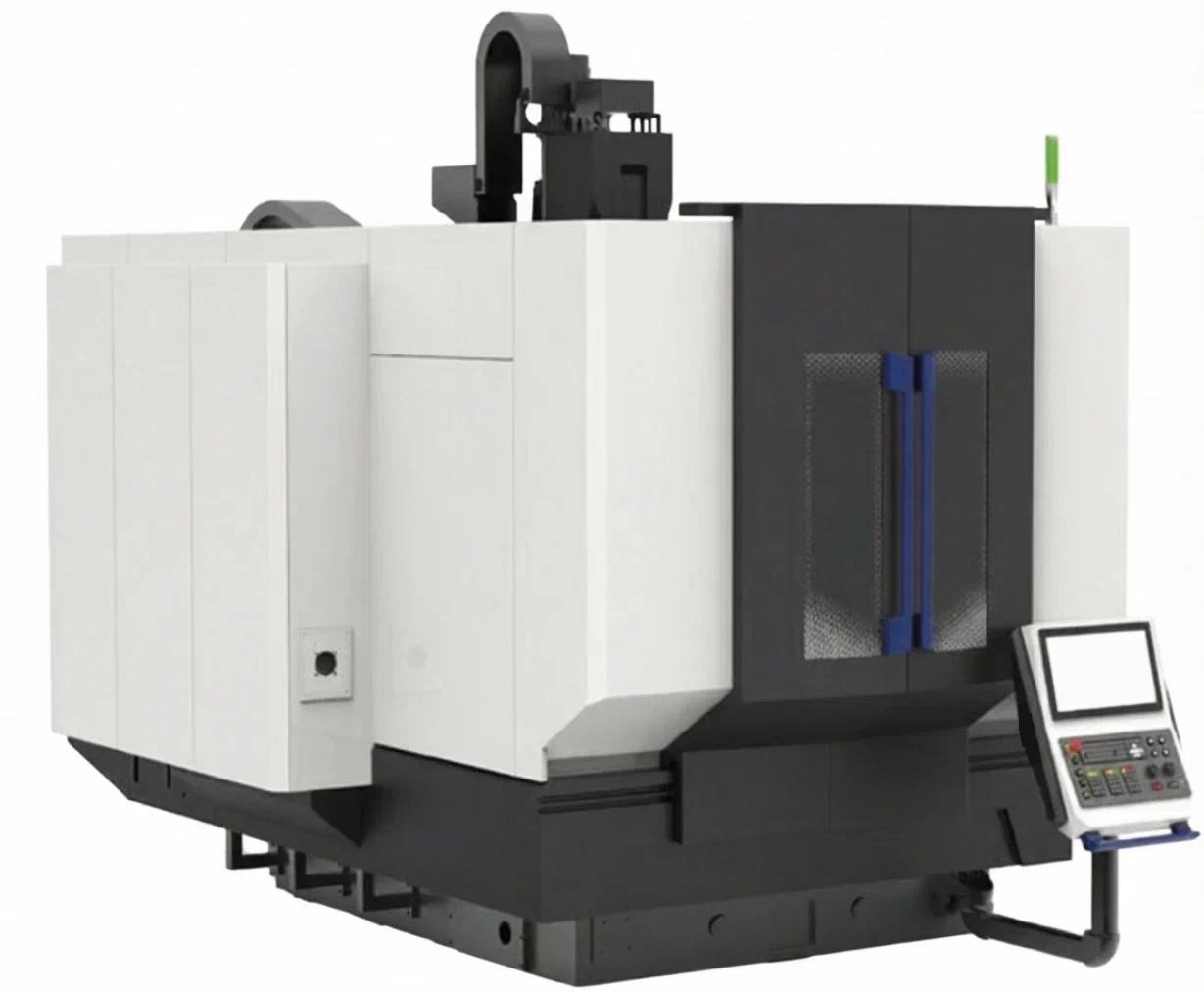

5-ти координатный вертикально-фрезерный станок с ЧПУ модель PM VM 5-axis GD-630

Вертикальный пятиосевой обрабатывающий центр модели выполнен по портальной схеме с симметричной конструкцией, обеспечивающей высокую жесткость и стабильность при интенсивной эксплуатации. Основные узлы станка изготовлены из качественного чугуна и прошли двойную термообработку для полного снятия остаточных напряжений. Кинематика станка базируется на прецизионных шарико-винтовых передачах NSK/THK, линейных направляющих Schneeberger/THK и линейных энкодерах Heidenhain, что формирует полностью замкнутый контур управления и гарантирует долговременное сохранение точности. В стандартную комплектацию входит DD-поворотный стол с подшипниками YRT повышенной грузоподъемности и системой обратной связи, а также высокопроизводительный электрошпиндель. Такая архитектура обеспечивает отличный доступ к рабочей зоне, высокую производительность и успешно применяется в аэрокосмической, автомобильной, судостроительной и медицинской отраслях. Станок обладает рабочими ходами по линейным осям X/Y/Z 650×650×500650650500 мм и углами поворота A/C (+30…...-130°/360°), позволяя обрабатывать заготовки размером до Ø700×400700400 мм и массой до 500 кг на столе диаметром Ø630 мм. Оборудование оснащено электрошпинделем с максимальными оборотами 15 000 об/мин, мощностью 40 кВт и крутящим моментом до 170 Н·м, а скорости ускоренных перемещений достигают 45 м/мин. Точность позиционирования составляет 0,007 мм по линейным осям и 10 угловых секунд по поворотным, с повторяемостью 0,004 мм и 5" соответственно. Станок комплектуется магазином инструментов на 32 или 40 позиций (интерфейс HSK-A63, макс. длина инструмента 300 мм), системой подачи СОЖ через шпиндель и автоматической смазкой. По запросу доступны опции: измерительные щупы и системы настройки инструмента, различные фильтры и конвейеры для удаления стружки, а также выбор систем ЧПУ от Siemens, Heidenhain или HNC.
