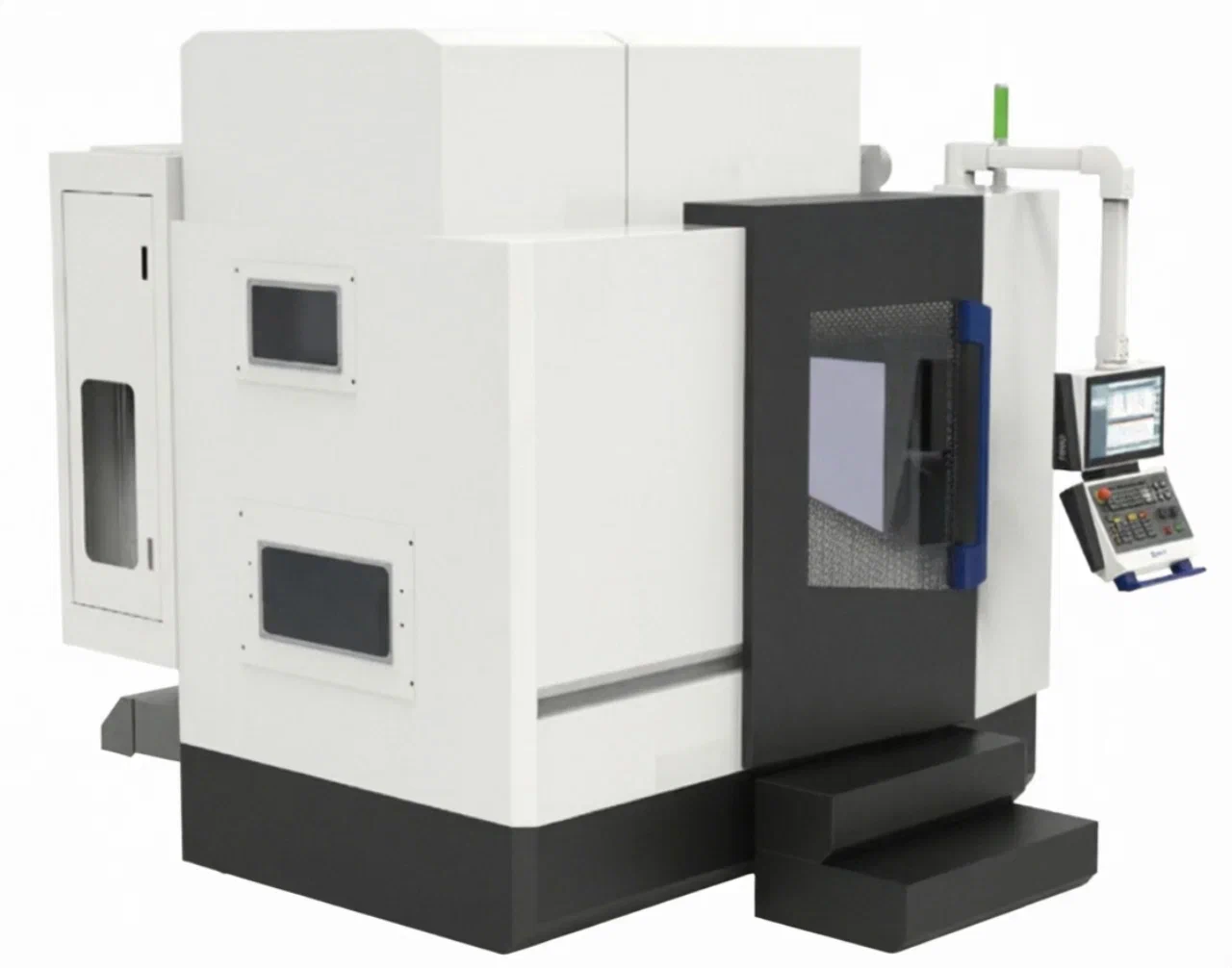

5-ти координатный вертикально-фрезерный станок с ЧПУ модель PM VM 5-axis VD-1580-U

Пятиосевой вертикальный обрабатывающий центр построен на базе массивной С-образной станины, основные узлы которой отлиты из высокопрочного чугуна QT550, что гарантирует высокую жесткость и полное отсутствие вибраций при интенсивной высокоскоростной обработке. Кинематическая схема включает одноплечую качающуюся головку по оси B в сочетании с поворотным столом по оси A, что делает станок оптимальным для обработки сложных деталей типа валов, дисков и корпусных элементов. Прецизионная механика базируется на шарико-винтовых передачах NSK/THK, роликовых направляющих и линейных энкодерах Heidenhain, формируя полнозамкнутый контур обратной связи для долгосрочного сохранения точности. В стандартную комплектацию входит поворотный стол с прямым приводом и подшипниками YRT повышенной грузоподъемности, а также электрошпиндель с интерфейсом HSK-A63. Доступна кастомизация шпинделя со скоростью вращения до 42 000 об/мин, мощностью до 40 кВт и крутящим моментом 73,8/96,1 Н·м (пиковый до 120/155 Н·м). Управление осуществляется через современные системы ЧПУ Siemens, Heidenhain или HNC. Станок обладает расширенным рабочим пространством с ходами по линейным осям X/Y/Z 1500×800×7001500800700 мм и углами поворота A/B 360°/±90°, позволяя размещать заготовки размером до 1500×8001500800 мм и массой до 1500 кг на столе 1600×8001600800 мм. Скорости ускоренных перемещений достигают 22/22/18 м/мин, а скорость рабочей подачи составляет до 12 м/мин. Инструментальный магазин дискового типа вмещает 24 или 32 позиции (макс. длина инструмента 300 мм, диаметр до 120 мм без соседнего слота) с функцией быстрой зажимки и смены. Станок оснащается централизованной системой смазки, охлаждением электрошкафа и скребковым конвейером стружки. В качестве опций доступны подача СОЖ через шпиндель, измерительные щупы и лазерные/контактные измерители инструмента, а также системы фильтрации, удаления масляного тумана и функция точения. Благодаря высокой жесткости и широкому диапазону перемещений станок эффективно применяется в аэрокосмической, энергетической и машиностроительной отраслях для высокоточной обработки сложных пространственных поверхностей.
