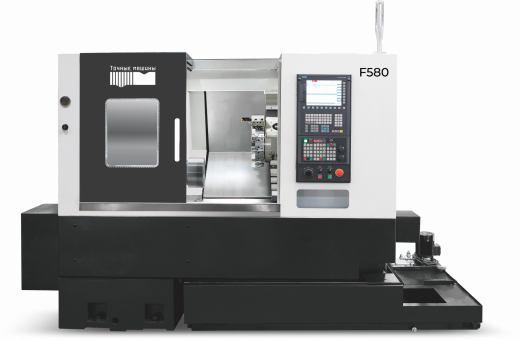

Полнофункциональный прецизионный токарный станок с ЧПУ F580

1. Технические характеристики (стандартная модель) ：



2. Описание оборудования：

1. Отличительные особенности станка
Токарный станок с ЧПУ модели F580 — это полнофункциональный токарный станок с ЧПУ, который сочетает в себе высокую скорость, высокую жесткость и высокую точность обработки. Он может в полной мере удовлетворить потребности в высокоэффективной обработке прецизионных деталей малого и среднего размера, применяемых в различных отраслях промышленности, таких как автомобилестроение, электроника, бытовые электроприборы, аэрокосмическая промышленность, пресс-формы, контрольно-измерительные приборы и т.д.



Шпиндель

конструкция шпинделя обеспечивает высокую мощность, высокий крутящий момент, высокую скорость вращения и высокую точность обработки; шпиндель оснащен прецизионными подшипниками марки NSK класса точности P4 и 8-дюймовым гидравлическим зажимным патроном с несквозным отверстием южнокорейской фирмы Samchully, что обеспечивает высокую точность и эффективность обработки.



12-позиционная револьверная головка в форме барабана оснащена системой индексации серводвигателем, позиционированием с помощью зубчатого венца с криволинейными зубьями и гидравлическим зажимом для обеспечения быстрой смены инструмента, точности замены и жесткости станка.


Привод X/ Z: Ось X/ Z приводится в движение прецизионной шарико-винтовой передачей THK класса точности C3, в сочетании с роликовой линейной направляющей THK класса точности P, что обеспечивает хорошие динамические характеристики. Скорость перемещения по осям X и Z составляет 30 м/мин и 36 м/мин соответственно.

Энергосбережение и защита окружающей среды：

◆ Винтовая передача и направляющая рейка смазываются при помощи капельной смазки, что значительно увеличивает срок службы смазочно-охлаждающей жидкости.
◆ Полностью закрытая конструкция защитного кожуха предохраняет от попадания стружки и пыли и исключает загрязнение рабочей среды.
◆ Когда станок находится в режиме ожидания, расход сжатого воздуха равен нулю.
◆ Конфигурация системы: для управления станком используется ❽ система ЧПУ Siemens 828D 240".
◆ Цветной TFT-дисплей с диагональю 8,4 дюйма и полноразмерная клавиатура для ЧПУ станка обеспечивают пользователю наилучшие условия для работы.
◆ Разнообразные и удобные коммуникационные порты: фронтальные для USB 2.0, для CF-карт и интерфейса локальной сети Ethernet.
◆ Точность нано вычислений: 80-битный формат с плавающей запятой (NANOFP), что является новым достижением в компактных системах.
◆ Функция упорядоченного управления инструментом и мощная функция преобразования системы координат удовлетворяют требованиям, предъявляемым к функциям, присущим передовым системам ЧПУ.
◆ Применяемая технология контроля качества криволинейной поверхности позволяет при изготовлении пресс-форм получать наилучшее качество поверхности и сокращать время обработки.
◆ Функция управления резервным копированием Easy Archive обеспечивает полную подготовку и быстрое осуществление отладки и обслуживания оборудования.
◆ Упавление опциями станка Easy Extend позволяет производить подключение дополнительных функций станка одним нажатием кнопки.
◆ Отказ от использвания чаще всего выходящих из строя узлов, таких как аккумуляторы, жесткие диски и вентиляторы, исключает необходимость их технического обслуживания.
◆ Функция управления инструментом позволяет управлять 256 инструментами и 512 сменными пластинами.
◆ Программирование токарной обработки детали в пошаговом режиме ShopTurn - быстрый метод программирования для обработки небольших партий одного изделия (опционально).
◆ Программирование в ProgramGUIDE - гибкий и эффективный метод программирования для массового производства изделий.
◆ Компилятор с поддержкой стандарта ISO, совместимый с различными языками программирования.
◆ Максимальное количество шагов программирования LD-диаграмм функции динамического регулирования с прямой связью и функции температурной компенсации - 24 000.
◆ Встроенные в ПЛК средство просмотра и редактор LD-диаграмм, возможность простого редактирования лестничных диаграмм в онлайн-режиме.
◆ Возможность подключения к 5-ти модулям PP 72/48D в чисто цифровом варианте или к модулям PP 72/48D 2/2A в гибридном цифро-аналоговом варианте.
◆ 360 цифровых входов / 240 цифровых выходов, 10 аналоговых входов / 10 аналоговых выходов.
◆ Сплайновая интерполяция A, B, C (опционально).
◆ 3D-моделирование (опционально).
◆ Моделирование обработки в реальном масштабе времени (опционально).
◆ Дистанционная диагностика RCS Host (опционально).
◆ Управление сменой инструмента (опционально).
