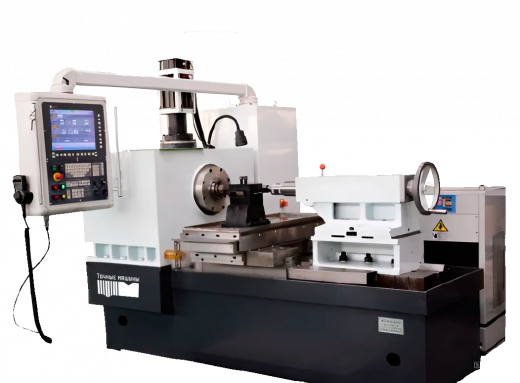

На большом токарно-затыловочном станке с ЧПУ ТМ HTM-L используется система сервоуправления G-SPEED NC U3E, обладающая более высокой точностью, быстрой скоростью расчетов и повышенной устойчивостью к помехам, чем обычные сервосистемы. Система управления станком имеет простой в управлении операционный интерфейс, полностью и независимо разработанный в Китае. Станок оборудован полным кожухом и имеет эстетичный внешний вид.
Поворотная головка с ЧПУ (ось C) – это сверхжесткий узел собственного производства с полузамкнутым контуром управления и регулируемым зазором. Станок также оборудуется сервомотором высокой мощности, способным выдерживать сильные удары. Среди прочего, ось X (подача и затылование) оснащается линейным двигателем Sodick с большой тягой, градуированной линейкой Fagor, и имеет конструкцию с полностью замкнутым контуром. В механизме трансмиссии применяются высококачественные роликовые направляющие и ШВП.
Особенности:
Скоростная, прецизионная обработка зубьев - до 3~4 проходов/сек. Подходит для зубонакатных червячных фрез (шевингования, заточки), червяков для нарезания звездочек и обработки шкивов, прямоугольных фрез для нарезания шлицев, специальных фасонных фрез.
Система ЧПУ станка контролирует три синхронизированные оси. Когда червячная фреза используется для обработки стойки зубьев, ЧПУ управляет непрерывным вращением оси C, а оси передней и задней подачи резцедержателя (X) используются для обработки формы зубьев. При этом ось поперечного хода стола (Z) движется в соответствии с перемещениями направляющих.
Масса станка
|
9000 кг |
Размеры оборудования (Д*Ш*В)
|
3600*2200*2000 мм (не включает в себя прочие периферийные устройства) |
Максимальный размер заготовки
|
Макс.наружный диаметр Ф400 мм. Длина ≤ 400 мм |
Максимальный модуль заготовки
|
M1~M20 (для модулей M7~M20 необходим инструмент с вырезом) |
Диапазон угла подъема резьбы
|
Любой |
Количество обрабатываемых головок
|
Любое |
Количество обрабатываемых зубьев
|
Любое |
Максимальный размер при затыловании
|
25 мм |
Максимальное перемещение заготовки по горизонтальной оси (Z)
|
560 мм |
Максимальный ход резцедержателя по вертикальной оси (X)
|
175 мм (подача и затылование) |
Ход поворотной оси головки (C)
|
Ось вращения |
Отверстие в конусе торца шпинделя заготовки
|
7:24 BT50# |
Отверстие в конусе торца задней бабки
|
Morse 6 |
Максимальная скорость движения
|
10000 мм/мин |
Максимальная частота вращения оси С
|
50 об/мин |
Станина станка
|
Литая |
Общая мощность
|
35 кВА |
