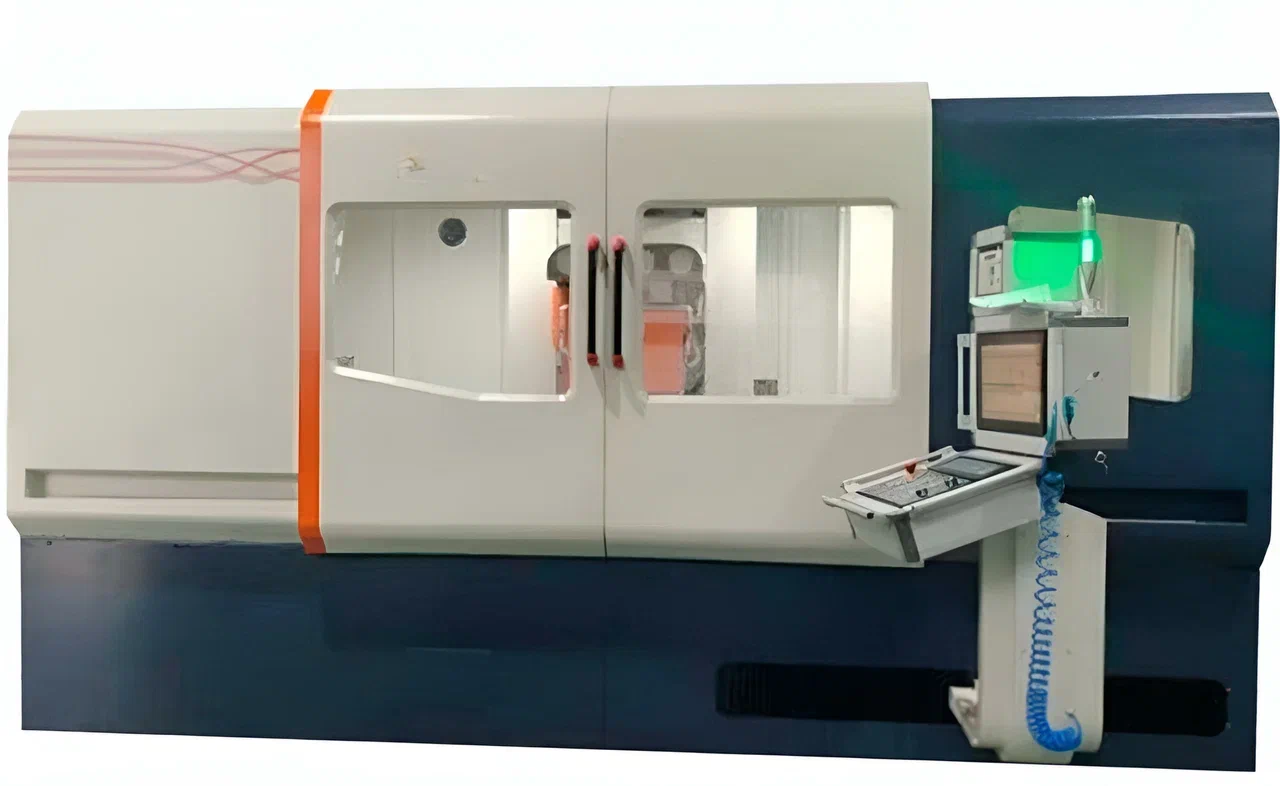

Профилешлифовальный станок с ЧПУ модель MKU7150-1600

Профилешлифовальный станок с ЧПУ оснащен немецкой системой ЧПУ Siemens. Он имеет пять осей с трехосным соединением. Линейные оси - X, Y (с двойным приводом Y1 и Y2), Z и V, а поворотная ось - ось A. Все оси работают в режиме полного замкнутого контура управления. Рабочий стол перемещается по оси X; вертикальное перемещение шлифовального круга осуществляется по оси Y с помощью двух сервоприводов шарико-винтовых пар (Y1 и Y2); продольное перемещение шлифовального круга осуществляется по оси Z; угол поворота одностороннего электромагнитного патрона осуществляется по оси A; измерительной осью является телескопическая ось V. Шпиндели включают в себя: продольный механический шпиндель шлифовального круга, электрический шпиндель для зубофрезерования и поворотный шпиндель устройства правки. Устройство правки закреплено на поверхности рабочего стола, а профилирование шлифовального круга осуществляется за счет сервоинтерполяции по осям Y и Z. Станок способен выполнять сквозное шлифование и шлифование зубьев червячных фрез, а также затылование зубьев прямобочных протяжек. Станок оснащен измерительным устройством Renishaw, обладающим функцией зондирования в реальном времени, что позволяет производить измерения относительно базового положения. В станке используется масляное охлаждение, имеется полностью закрытый защитный кожух и автоматическая система пожаротушения.
