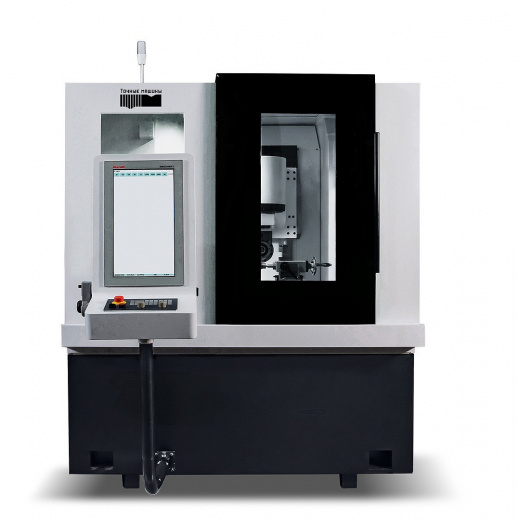

5-осевой станок для шлифования глобоидных кулачков C35
Цена: По запросу
Характеристики
Длина/ширина/высота
—
1808/1796/2213 мм
Цвет
—
PANTONE 10018/190118
Система ЧПУ
—
Rexroth
Давление воздуха
—
≥5 bar
Вес станка нетто
—
~60000 кг
5-осевой станок для шлифования глобоидных кулачков C35
Цена: По запросу
Гарантия
На все оборудование действует гарантия от 12 месяцев
Работа с госучреждениями
Работаем по 44-ФЗ И 223-ФЗ, по спец счёту, ПСБ, предоставление банковских гарантий
Комплексный подход
Обработка технического задания, согласование, подписание, поставка напрямую с заводов Азии, доставка по России, пусконаладка, обучение, постпродажное обслуживание
Комплекс услуг
Ремонт, модернизация, поставка запчастей.
Haller Intelligence - компания, занимающаяся проектированием, разработкой и производством интеллектуального 5-осевого оборудования с ЧПУ. В начале своего пути, в 2014 году Haller Intelligence взяла за основу немецкую технологию высококлассного 5-осевого оборудования с ЧПУ и представила ее в Китае, с интеллектуальной модернизацией и адаптацией к китайскому локализованному способу предоставления пользователям общих решений для шлифования инструмента.
С непрерывным развитием и ростом компании, R&D и процесс сборки становятся все более и более зрелыми, тем самым Haller Intelligence начала интенсивно развивать такие направления, как оборудование для шлифовки инструмента, медицинское оборудование, трансмиссионные механизмы, вспомогательное оборудование и связанные с ними приложения в области независимых исследований, разработок и производства.
На данный момент уже существуют и обладают рядом патентов полноценные 5-осевые шлифовальные станки с ЧПУ серии PG и серии M, а также медицинские, трансмиссионные и другие направления серийной продукции.
Haller Intelligence предоставляет индивидуальные решения, профессиональное обучение, высококачественное послепродажное обслуживание, помогает пользователям решить трудности технологического спектра и стремится удовлетворить потребности клиента во всех аспектах.
С непрерывным развитием и ростом компании, R&D и процесс сборки становятся все более и более зрелыми, тем самым Haller Intelligence начала интенсивно развивать такие направления, как оборудование для шлифовки инструмента, медицинское оборудование, трансмиссионные механизмы, вспомогательное оборудование и связанные с ними приложения в области независимых исследований, разработок и производства.
На данный момент уже существуют и обладают рядом патентов полноценные 5-осевые шлифовальные станки с ЧПУ серии PG и серии M, а также медицинские, трансмиссионные и другие направления серийной продукции.
Haller Intelligence предоставляет индивидуальные решения, профессиональное обучение, высококачественное послепродажное обслуживание, помогает пользователям решить трудности технологического спектра и стремится удовлетворить потребности клиента во всех аспектах.
Функциональные преимущества
- Жесткая износостойкая станина из литого чугуна, не подвержена деформации
- Гибкая система 5-осевого шлифования
- Автоматическая система зондирования для обнаружения начального положения без ручного ввода в эксплуатацию
- Мощный шпиндель с высокой скоростью для быстрой обработки
- Инновационное и удобное программное обеспечение для шлифования кулачков
- Система управления с открытым интерфейсом Rexroth
- X/Y/Z оси оснащены линейным двигателем вместо традиционной ШВП
- Линейная ось оснащена высокоточной стеклянной шкалой Heidenhain
- Алмазный резак автоматической правки диаметра шлифовального круга
- Пневматическая эргономичная педаль управления системой фиксации заготовки
- Система управления, основанная на технологии CAD-CAM, реализует возможность 5-осевого свободного программирования постобработки.

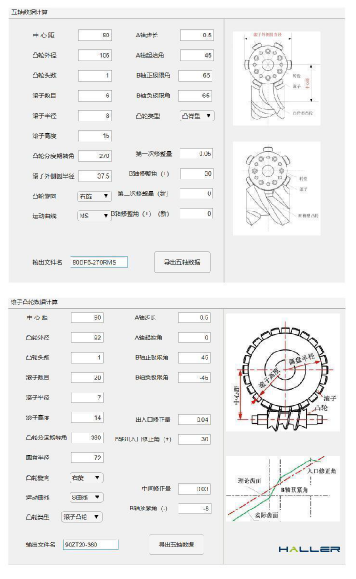

Программное обеспечение для проектирования кривых
Специальное ПО для проектирования кривой кулачка разделителя изогнутой поверхности или кривой роликового кулачка поворотного стола может создавать и генерировать код 5-осевой кривой, необходимый для шлифования, а также осуществлять коррекцию входной и выходной областей, в соответствии с различными потребностями пользователей.

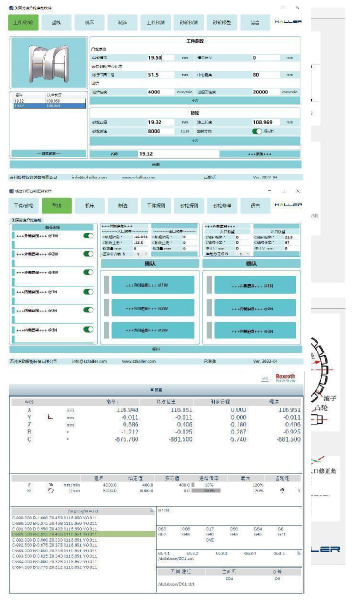

Программное обеспечение для шлифования
Инновационное программное обеспечение для шлифования кулачков с полным соответствием реальной траектории движения. Пользователю нужно только ввести необходимые параметры обрабатываемой детали на интерфейсе станка, и ПО автоматически сгенерирует программу шлифования, таким образом 5-осевое одностороннее шлифование может быть реализовано легко, эффективно и высокоточно.

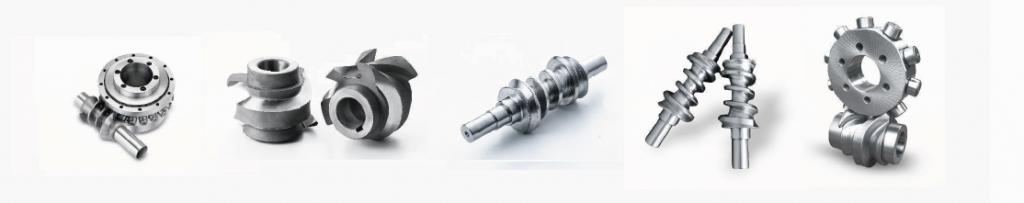

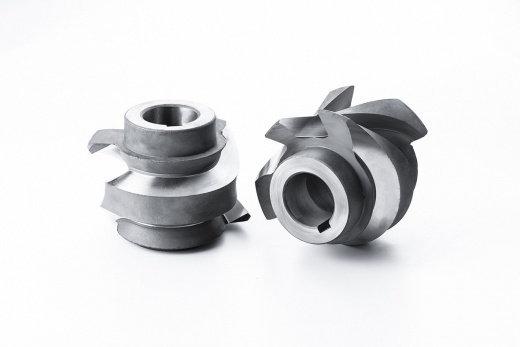

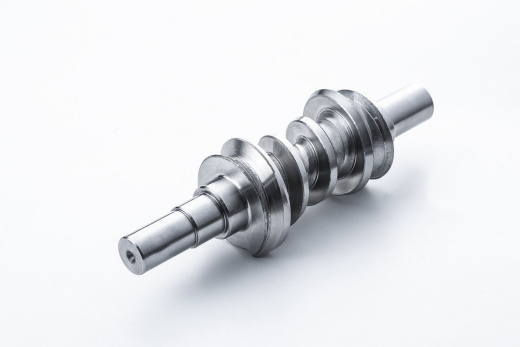

Примеры изделий
Характеристики
|
Длина/ширина/высота
|
1808/1796/2213 мм |
|
Цвет
|
PANTONE 10018/190118 |
|
Система ЧПУ
|
Rexroth |
|
Давление воздуха
|
≥5 bar |
|
Вес станка нетто
|
~60000 кг |
|
Внешний диаметр шестерни
|
26-40 мм |
|
Цветной ЖК-дисплей
|
21" |
|
Измерение заготовки
|
3-D зонд |
|
Измерение инструмента
|
Индуктивный зонд |
|
Скорость вращения
|
0-6000 rmp |
|
Мощность двигателя
|
2 KW |
|
Ось X (вперед-назад)
|
325 мм |
|
Ось Y (вверх-вниз)
|
200 мм |
|
Ось Z (вправо-влево)
|
395 мм |
|
Высокоскоростной высокочастотный
|
7,5 Kw макс.скорость 3000 об/мин |
|
Интерфейс подключения шпинделя
|
Автоматическая пневматическая система сжатия HSK 50 |
|
Охлаждение
|
Независимое масляное |
|
Автоматическая система измерения заготовки
|
Стандартна комплектация |
|
Автоматическая система измерения шлифовального круга
|
Стандартна комплектация |
|
Автоматическая в режиме реального времени
|
Стандартна комплектация |
|
Источник питания
|
380 V -50HZ/65A |
|
Высокоскоростная цанга шпинделя
|
ER20-12 |
