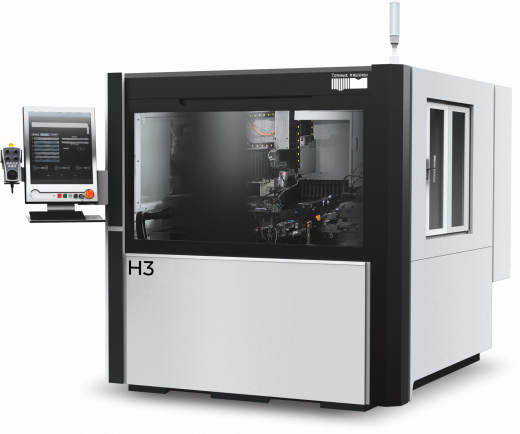

Прецизионный кругло-шлифовальный станок с ЧПУ и механизмом загрузки и выгрузки H3

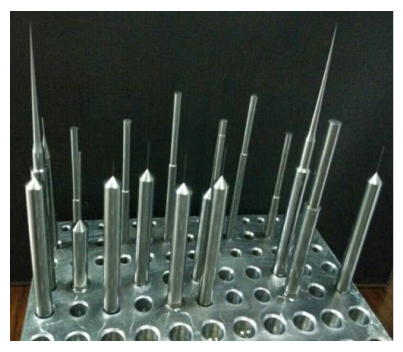

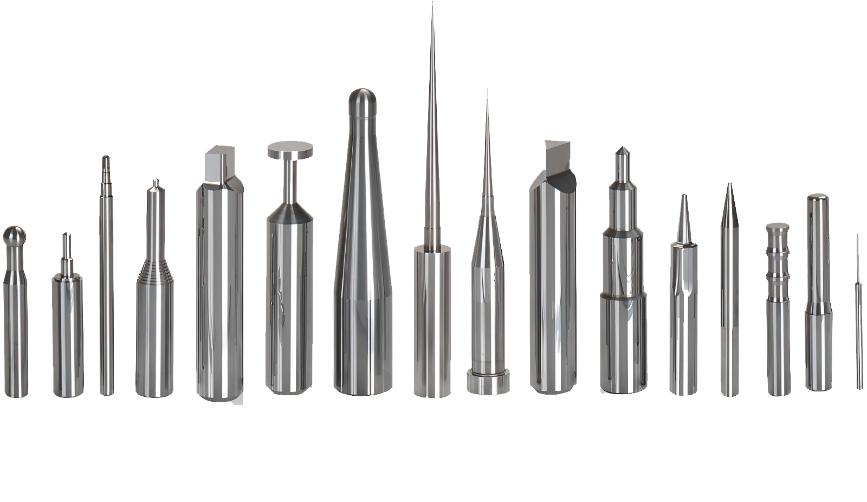

4 осевой цилиндрический шлифовальный станок Н3 с системой загрузки по 3 осям, для изготовления заготовок инструмента (обнижение, фаска, кромка, конус, обратный конус, ступенчатый профиль). Предназначен для изготовления заготовок осевого инструмента (фрезы, сверла, метчики, развертки) из твердого сплава и быстрорежущей стали.

Точность станка:

При обработке деталей шлифованием на ступенчато-шлифовальном станке Hоtman должны соблюдаться следующие нормы точности: (для заготовок из разных материалов используются разные шлифовальные круги).

А. Черновое шлифование (при обычном объеме шлифования: 0.005~1.5мм)

В. Чистовое шлифование (при обычном объеме шлифования: 0.002~0.02мм)

 1. Описание станка:

1.  Станина и элементы конструкции отлиты из высококачественного чугуна FC-30 и подвергаются термической обработке в виде нормализации с последующим естественным старением. Для обработки элементов конструкции использовалось оборудование YASDA, MITSUI SEIKI, TOSHIBA, ELB и другое оборудование мирового уровня с однократным зажимом заготовки. Точность размеров прецизионных деталей может достигать микронного уровня, что обеспечивает высокую точность основных компонентов оборудования.

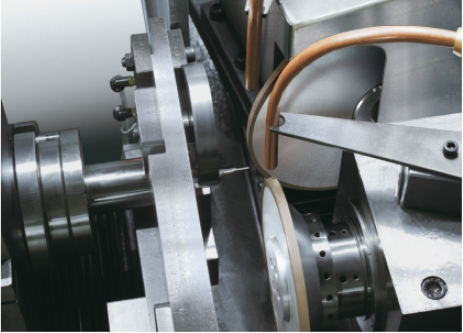

2. Шлифовальный станок с загрузкой и выгрузкой, который позволяет при обработке шлифовальными кругами избавиться от проблемы малого объема и низкой эффективности круглого наружного шлифования. Использование торца в качестве начальной поверхности для черновой обработки позволяет увеличить объем обрабатываемых заготовок и повысить эффективность обработки. В то же время преимуществом данного станка является возможность обработки ступенчатых деталей малого диаметра.

(1) Расширенный интерфейс
Позволяет операторам беспрепятственно отслеживать обрабатываемые данные и взаимодействовать с ними, обеспечивая передовой пользовательский опыт.

(2) Полная индивидуализация
Благодаря новейшим технологиям, кнопки и значки можно свободно перемещать и перестраивать в соответствии с производственными потребностями различных пользователей.

(3) Экономия времени
Используемое программное обеспечение предоставляет вам передовые технологии. Заполняет разрыв между программистами и не владеющими программированием специалистами

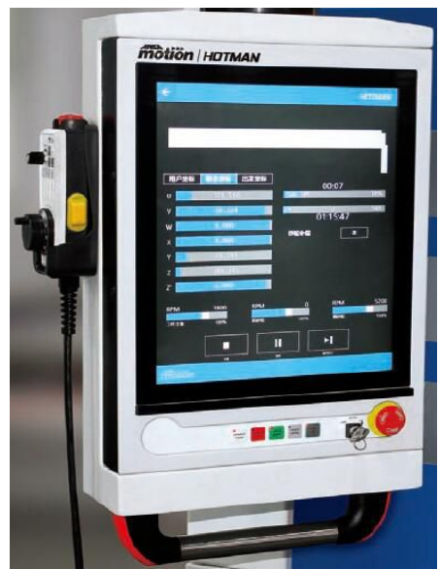

(4) 19-дюймовый цифровой ЖК-дисплей
Емкостный сенсорный экран для разнообразного промышленного применения, полная эффективная площадь отображения, водо- и и маслостойкий.

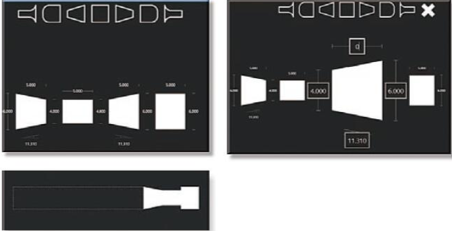

4. Путем выбора из предлагаемых схем различных форм заготовок оператор может быстро создать изображение обрабатываемой детали и ввести соответствующие параметры, завершая таким образом создание программы для процесса шлифования.

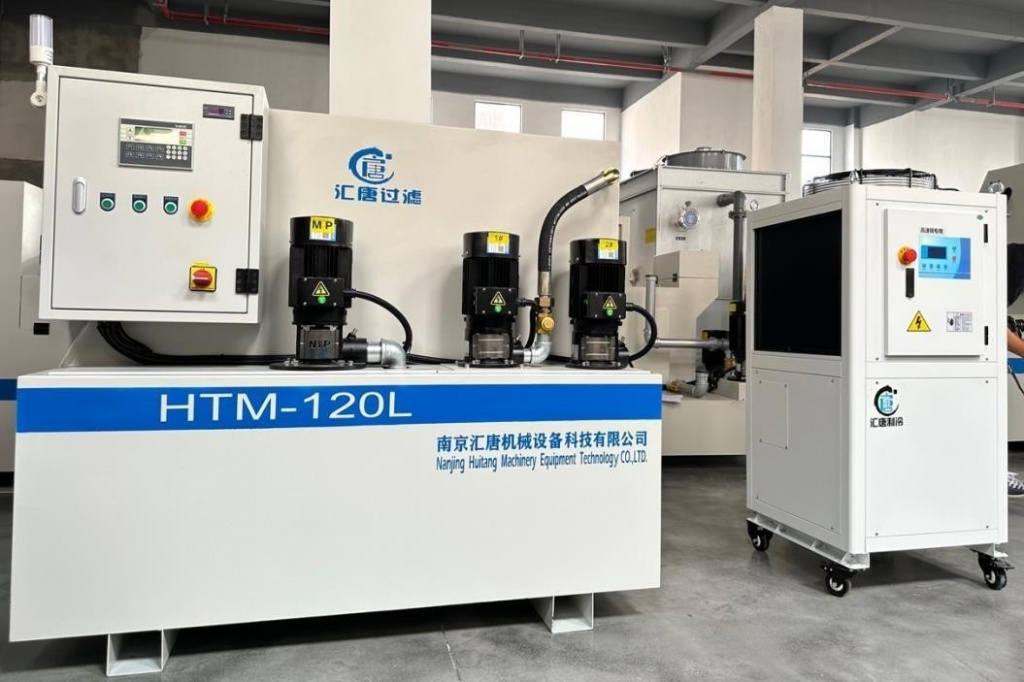

5. Смазка к направляющим и прецизионной шарико-винтовой паре станка непрерывно подается системой автоматической смазки для обеспечения более длительного срока их службы и точности. Система охлаждения располагается отдельно от корпуса станка для устранения вибрации и облегчения отвода тепла.



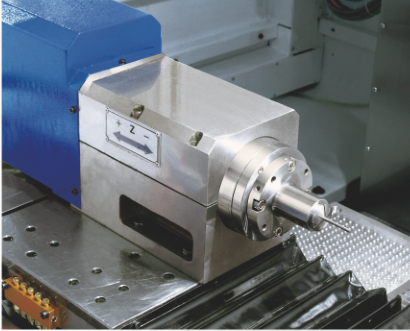

7. Стандартный способ зажима, используемый на данном станке, - цанговый, и представлен цангой швейцарской компании Schaublin S.A., которая отличается высокой точностью зажима и хорошей долговечностью.

8. Автоматический загрузочно-разгрузочный манипулятор приводится в движение тремя серводвигателями ANCA. Благодаря сочетанию прецизионных линейных направляющих и системы управления ANCA весь процесс подачи и приема заготовок проходит эффективно, быстро и с высокой точностью.

9. С помощью контактных датчиков итальянской компании Marposs или лазерных датчиков позиционирования японской компании Keyence, а также метода фронтального позиционирования, можно провести прецизионную обработку поверхности многоступенчатой заготовки, соблюсти длину сегментов заготовки и устранить последствия ошибок устройств автоматической подачи и зажима.

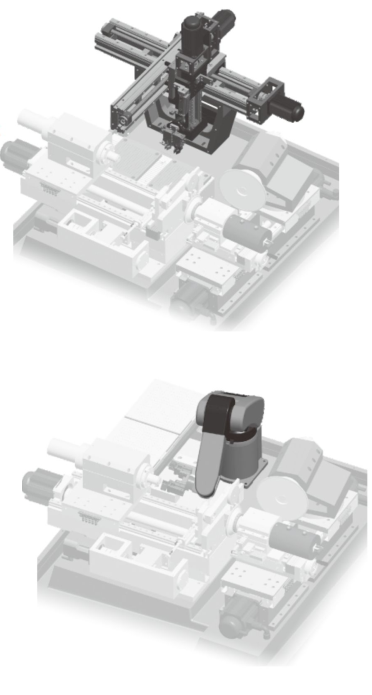

10. Устройства автоматизации

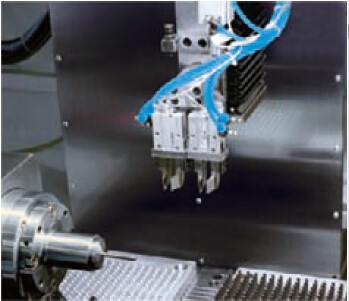

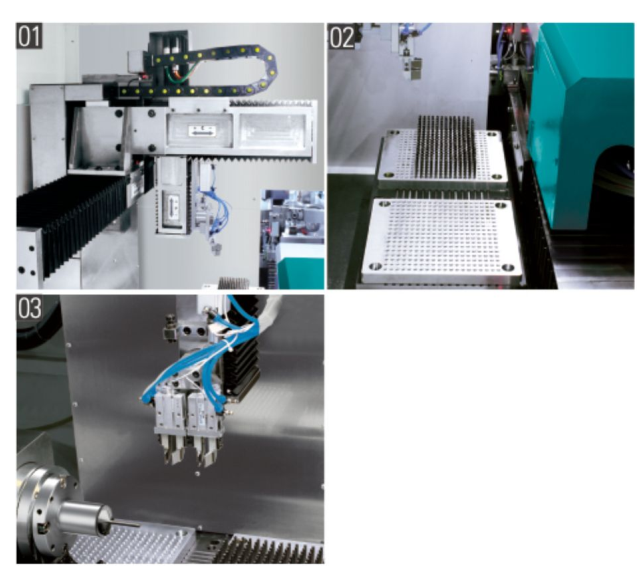

Автоматический загрузочно-разгрузочный манипулятор приводится в движение тремя серводвигателями ANCA. Благодаря сочетанию прецизионных линейных направляющих и системы управления ANCA весь процесс подачи и приема заготовок проходит эффективно, быстро и с высокой точностью.

Вместимость лотков для загрузки и выгрузки 340-510 шт. заготовок, управлять ими просто и удобно. Требуются только операции по подъему лотка, совмещению с четырьмя отверстиями и возврату на место.

Для погрузки-выгрузки изделий используются два пальцевых пневмоцилиндра. Один поворотный цилиндр отвечает за регулировку угла, диапазон регулировки составляет 0-90°.
