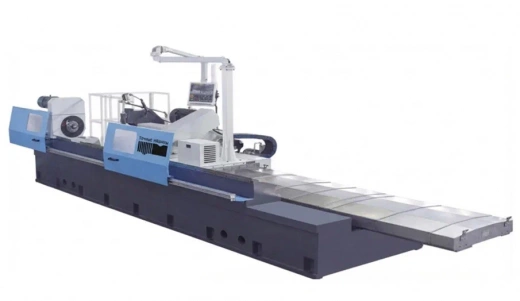

Круглошлифовальный станок с ЧПУ модель GR MH-1363-TA

1. Основное назначение станка 1.1. Станок предназначен для шлифования наружных цилиндрических поверхностей длинномерных деталей типа ходовых винтов и может применяться в различных производственных условиях. Основные конструктивные особенности: монолитная станина, подвижная бабка шлифовального круга и шпиндель передней бабки с проходным отверстием диаметром φ205 мм. 1.2. Конструкция станка выполнена по схеме с подвижной бабкой шлифовального круга. Основные узлы: станина, передняя бабка, упорная бабка, бабка шлифовального круга, салазки, механизмы продольной и поперечной подач. 1.3. Продольное перемещение бабки шлифовального круга осуществляется серводвигателем через редуктор и высокоточную зубчатую рейку. Поперечная подача бабки шлифовального круга осуществляется серводвигателем через редуктор и шарико-винтовую передачу. 1.4. Деталь, шлифовальный круг, масляный насос и охлаждающий насос приводятся в движение независимыми электродвигателями. 2. Передняя бабка 2.1. Конструкция передней бабки — коробчатая, крепится к столу двумя болтами М30. Шпиндель передней бабки — полый, с проходным отверстием диаметром φ205 мм. 2.2. Передняя бабка может поворачиваться (при необходимости) с помощью шестигранного ключа и перемещаться вдоль стола по зубчатой рейке до требуемого положения. 2.3. Коническое отверстие переднего конца шпинделя передней бабки рассчитано на центр метрический 220# (нестандартное исполнение по заказу). Частота вращения шпинделя регулируется от 10 до 100 об/мин с помощью частотно-регулируемого двигателя, расположенного сверху корпуса. Для мелких деталей рекомендуется использовать более высокую частоту вращения, а для крупных и тяжёлых — более низкую, что обеспечивает лучшую точность шлифования. 3. Упорная бабка 3.1. Упорная бабка крепится к правой части стола двумя болтами М30. При шлифовании деталей различной длины её можно перемещать вдоль стола с помощью шестигранного ключа и зубчатой рейки. 3.2. Вращая маховик, можно перемещать пиноль вперёд-назад с помощью ходового винта. В переднем конусе пиноли установлен метрический центр 80#. В задней части ходового винта расположена пружинная шайба, компенсирующая тепловое расширение детали при шлифовании. 3.3. С левой стороны упорной бабки расположен приспособление для правки шлифовального круга. При правке круга деталь не нужно снимать, что удобно в эксплуатации. Однако при шлифовании очень длинных или крупных деталей рекомендуется использовать правило, установленное на столе станка. 3.4. Упорная бабка имеет двухслойную конструкцию, позволяющую производить боковую регулировку, чтобы обеспечить параллельность осей конусов передней и упорной бабок продольному направлению перемещения шлифовальной бабки. 4. Бабка шлифовального круга 4.1. Бабка шлифовального круга состоит из верхней и нижней частей. Внутренняя опора шпинделя — гидростатическая, обеспечивающая как осевую, так и радиальную поддержку. При подаче внешнего гидростатического масла шпиндель поднимается, образуя жёсткую масляную плёнку. Привод шпинделя — от асинхронного электродвигателя через ременную передачу. 4.2. Поперечные направляющие — плоско-V-образного типа с полимерным покрытием, что снижает коэффициент трения, сохраняет начальную точность и увеличивает срок службы. Смазка направляющих — гидростатическая с открытым дросселированием. 5. Продольная подача Продольное перемещение шлифовальной бабки осуществляется серводвигателем через редуктор и высокоточную зубчатую рейку. 6. Поперечный механизм подачи Расположен на задней стороне станины. Приводится в движение от серводвигателя через редуктор и шарико-винтовую передачу.
