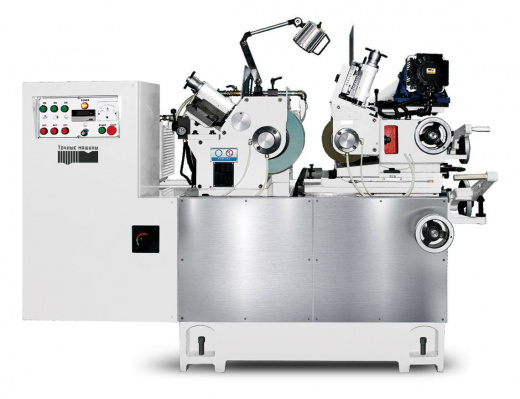

Шпиндельный узел
Шпиндель станка изготовлен из легированной стали SNCM-21H. После термической обработки, состоящей из закалки и цементации, проводится криогенная обработка стали с компьютерным контролем. В результате значение твердости поверхностного слоя достигает значений более HRC-62°, а глубина эффективного слоя цементации, с одной стороны, составляет более 1,5 мм. У модели FX-12S шпиндель представляет собой гидродинамический шпиндель с масляным клином в подшипниках.
Система привода ведущего круга
В приводе ведущего круга применен электродвигатель YASKAWA Servo Motor, у FX-12S скорость может регулироваться в диапазоне от 0 до 320 об/мин (цифровое управление), что позволяет выбрать наилучшую линейную скорость, и не менять ее даже при изменении наружного диаметра ведущего круга, гарантировать точность обработки и чистоту обработки поверхности обрабатываемой детали и получать на станке высококачественные изделия.
Серводвигатель удачно спроектирован, установлен на ведущей бабке, приводится в действие непосредственно синхронным ремнем и может наклоняться одновременно с ведущим кругом во время шлифования, что гарантирует, что два ременных шкива всегда будут параллельны. Это позволило устранить многие негативные явления, которые возникали на старых моделях бесцентровых шлифовальных станков вследствие использования в качестве привода многозвенной цепи, - такие как потеря инерции и угол между цепями. Также отпала необходимость в частой замене цепей и пружин замков.
Система циркуляционной смазки шпинделя
Масло для автоматической циркуляционной смазки шпинделя (масло для высокоскоростных шпинделей 10#) и масло для гидравлического устройства для правки шлифовального круга подается одним и тем же масляным насосом, а чистка расположенного снаружи масляного бака и замена в нем масла не представляют труда. Масло для циркуляционной смазки шпинделя фильтруется двумя двухконтурными масляными фильтрами, оснащенными контроллерами давления для продления срока службы шпинделя.Точность станка
|
№ п/п |
Вид шлифования |
Обрабатываемая заготовка |
Круглость |
Шероховатость |
Прим. |
|
1 |
На проход |
Стандартный образец-изделие |
≤0.001мм |
≤Ra0.3 |
Выберите подходящий шлифовальный круг в пределах 100 длины заготовки |
|
2 |
Врезное (с давлением) |
Стандартный образец-изделие |
≤0.001мм |
≤Ra0.3 |
Выберите подходящий шлифовальный круг в пределах 100 длины заготовки |
Прим.: Припуск в большинстве случаев при черновом шлифовании (0.03~0.06мм); при чистовом шлифовании (0.005~0.02мм)
Kонфигурация оборудования
1.Стандартные принадлежности:
|
№ п/п |
Наименование |
Кол-во |
|
1 |
Шлифовальный круг |
1 шт. |
|
2 |
Ведущий круг |
1 шт. |
|
3 |
Шпиндель |
2 компл. |
|
4 |
Фланец |
2 компл. |
|
5 |
Гидравлическая станция и масляный насос |
1 компл. |
|
6 |
Ходовой винт |
2 компл. |
|
7 |
Электрическая система и выключатели |
1 компл. |
|
8 |
Система смазки |
1 компл. |
|
9 |
Электродвигатель привода шлифовального круга |
1 шт. |
|
10 |
Серводвигатель |
1 шт. |
|
11 |
Рабочее освещение |
1 компл. |
|
12 |
Алмазный карандаш для правки кругов |
2 шт. |
|
13 |
Насос для СОЖ |
1 компл. |
|
14 |
Суппорт с опорным ножом |
2 компл. |
|
15 |
Инструментальный ящик и инструменты для техобслуживания |
1 компл. |
|
16 |
Фундаментные болты и подкладки для горизонтального выравнивания станка |
1 компл. |
|
17 |
Комплект съемников фланцев |
1 компл. |
2. Специальные принадлежности (опционально)
|
№ п/п |
Наименование |
Кол-во |
|
1 |
Бумажный ленточный фильтр |
1компл. |
|
2 |
Сепаратор для стружки |
1шт. |
|
3 |
Запасной фланец |
1компл. |
|
4 |
Автоматическое устройство загрузки-выгрузки |
1компл. |
|
Габаритные размеры станка Д*Ш*В
|
1800×1400×1450 мм |
|
Размер ведущего круга (наружный диаметр*высота*внутренний диаметр)
|
ø205*150*ø90 мм |
|
Скорость шлифовального круга
|
1950 об/мин |
|
Скорость ведущего круга
|
0-320 об/мин |
|
Двигатель привода шлифовального круга
|
7,5 мм |
|
Серводвигатель ведущего круга
|
2,0 кВт |
|
Двигатель привода насоса охлаждения
|
0,125 кВт |
|
Маховичок подачи ведущего круга
|
3,5 мм/ об. 0,02 мм/ дел. |
|
Маховичок тонкой подачи ведущего круга
|
0,1 мм/ об. 0,001 мм/ дел. |
|
Маховичок подачи рабочего стола
|
7 мм/ об. 0.05 мм/ дел. |
|
Маховичок тонкой подачи рабочего стола
|
0,2 мм/ об. 0,001 мм/ дел. |
|
Маховичок подачи на правку круга, мм
|
1,5 мм/ об. 0,01 мм/ дел. |
|
Угол наклона ведущего круга
|
+5°～-3° |
|
Угол поворота ведущего круга
|
±6° |
|
Размеры упаковки
|
2350×1650×1770 мм |
|
Размер шлифовального круга (наруж.диаметр*высота*внутр.диаметр)
|
ø305*150*ø120 мм |
|
Масса нетто
|
1800 кг |
|
Масса брутто
|
2000 кг |
|
Диапазон обработки
|
0,5-40 мм |
|
Двигатель привода гидравлического насоса
|
1 кВт |
