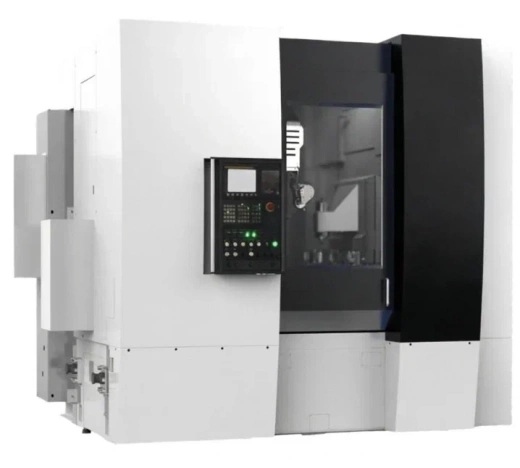

Зубофрезерный станок модель PM YY-3150

Станок YY-3150 - это зубофрезерный станок с системой управления FANUC 0i-MF, имеющий 6 управляемых осей с четырёхкоординатной интерполяцией (X, Y, Z, A, B, C). Оборудование предназначено для нарезания цилиндрических и червячных зубчатых колёс, включая прямозубые, косозубые, бочкообразные, конические, шлицевые соединения и червячные передачи. Станок поддерживает нарезание в прямом и обратном направлении, работу с разными модулями и углами зацепления, а также использование прямых и винтовых фрез. Синхронизация шпинделей инструмента и заготовки реализуется через электронный редуктор с обратной связью по положению и скорости. Основные технические параметры: максимальный диаметр обработки - 550 мм, модуль нарезания - до 12 мм, количество зубьев - от 5, угол наклона зуба - 45. Ход осей: по X - 50-400 мм, по Z - 190-490 мм, по Y - до 200 мм. Скорости подачи по всем линейным осям регулируются в диапазоне 1-1000 мм/мин, максимальная частота вращения шпинделя фрезы - 600 об/мин (бесступенчатое регулирование), скорость стола - до 40 об/мин. Станок оснащён высокоточной парой червяк-колесо с гидравлической компенсацией люфта, что обеспечивает стабильную точность обработки до 7-го квалитета по ГОСТ. Конструктивно станок выполнен в полностью закрытом корпусе с системой удаления стружки, масло-тумана и охлаждения зоны резания. Предусмотрены: автоматическая система смазки, гидравлический зажим заготовки, управление сроком службы инструмента с автоматическим оповещением, счётчик готовых деталей. Система безопасности включает аварийную остановку, блокировку дверей, мониторинг нагрузки на сервоприводы. Электрошкаф охлаждается промышленным кондиционером, все элементы управления питаются от безопасного напряжения 24 В постоянного тока.
