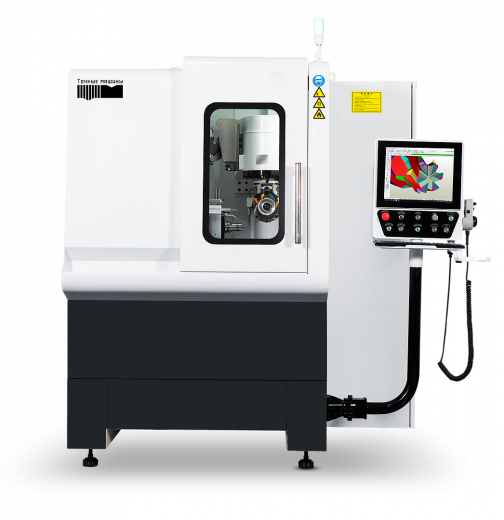

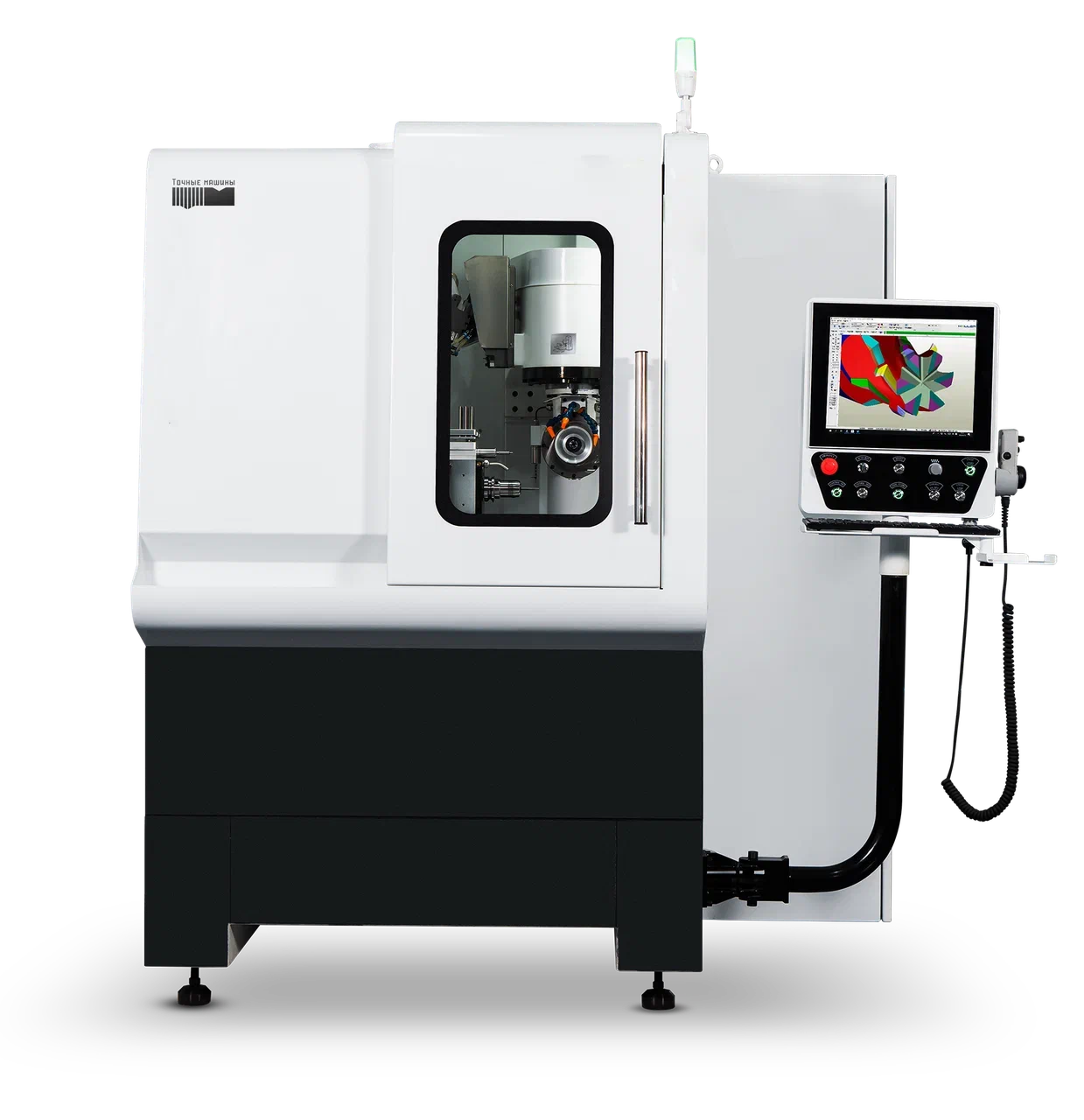

Прецизионный шлифовально-заточной обрабатывающий центр с ЧПУ GT1C

Оптимальное решение для изготовления и переточки режущего инструмента:

• Диаметр обрабатываемых инструментов – Ø 0.5-10 мм
• Максимальный диаметр переточки инструмента – 50 мм
• Максимальная длина обработки – 110мм

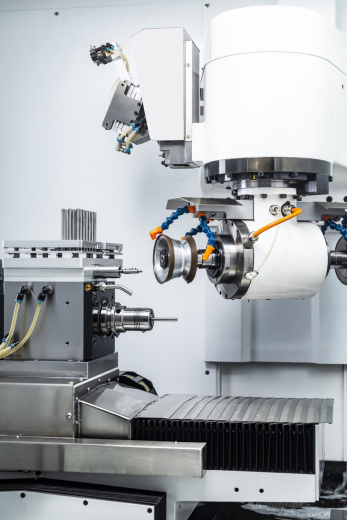

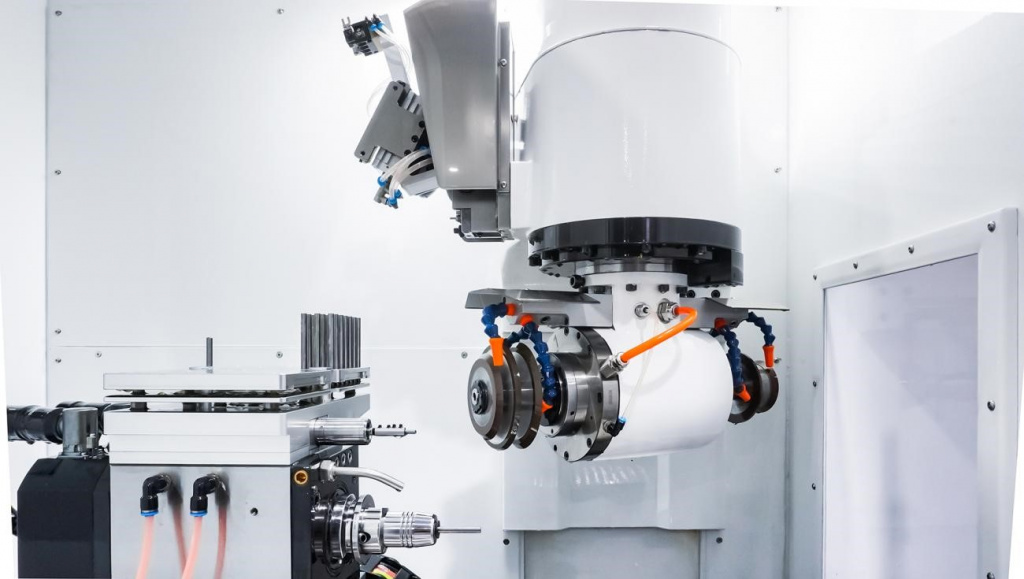

Вид изнутри

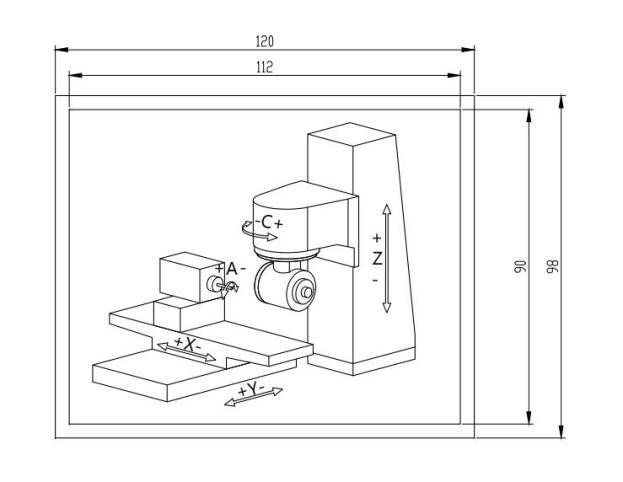

Функциональные особенности станка

-Станок обладает изысканным дизайном и компактными размерами

- Станина из натурального гранита обладает хорошей амортизацией и теплостойкостью, высокой твердостью и износостойкостью.

-Уникальная конструкция с коротким ходом, что обеспечивает высокую эффективность обработки.

-Высокоточные линейные двигатели осей X, Y имеют сверхвысокую плотность силы, оснащены системой с обратной связью с высокоточной линейной шкалой, отличаются долговечностью и стабильностью работы.

-Двухсторонний шлифовальный шпиндель отличается быстротой обработки, высокой стабильностью, оснащен двигателем с постоянными магнитами с высоким крутящим моментом и низкими потерями мощности.

- Высокоэффективная и точная система автоматического измерения заготовки и шлифовального круга по всему периметру в режиме онлайн, обеспечивает стабильность обрабатывающего инструмента.

-Индивидуализированная панель управления, интуитивно понятная и простая в эксплуатации.

Основная конфигурация

Высокоточный линейный двигатель

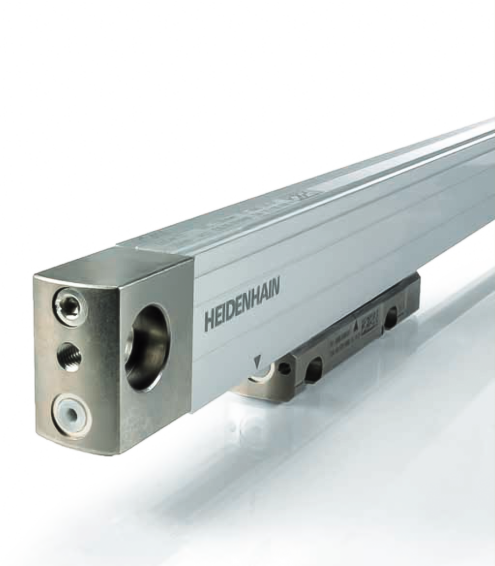

Линейные двигатели по осям X, Y со сверхвысокой плотностью силы, оснащены высокоточными линейными шкалами Heidenhain с обратной связью. Линейная шкала имеет характеристики высокой жесткости в направлении измерения и хорошие тепловые свойства. Полный замкнутый режим управления устраняет потенциальные многочисленные источники ошибок, тем самым обеспечивая высокоточное позиционирование и стабильность станка при высокоскоростной обработке, а также его долговечность.

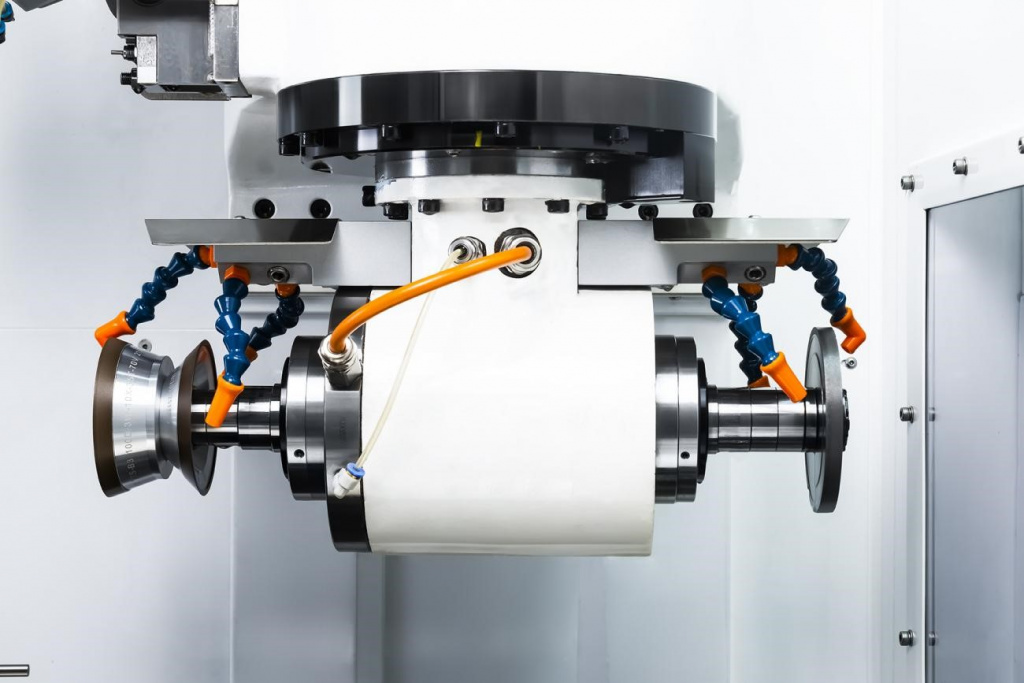

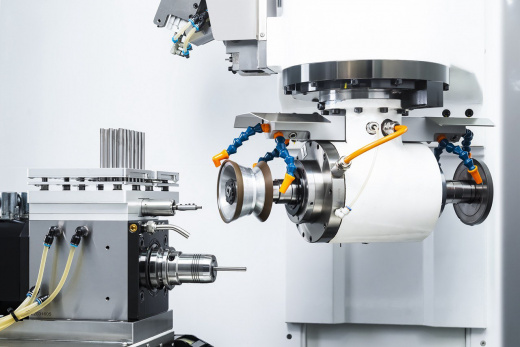

Двухсторонний шлифовальный шпиндель

Двухсторонний шлифовальный шпиндель с интерфейсом HSK40E и мощностью 13 кВт, используется высокомоментный двигатель с постоянными магнитами, что гарантирует большой крутящий момент и низкие потери мощности.

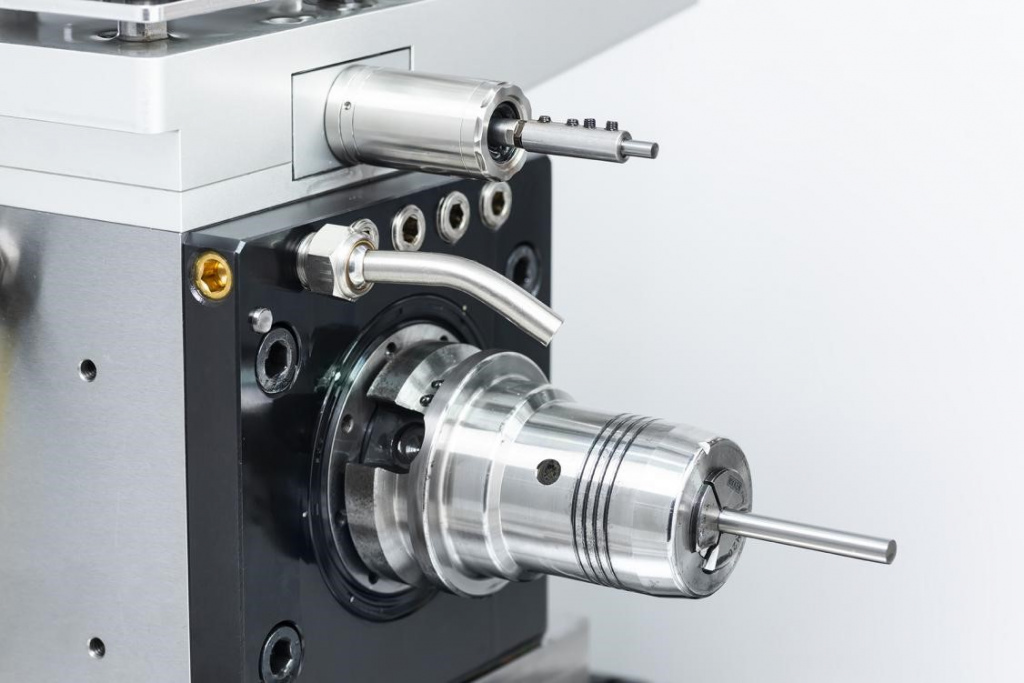

Ось детали SK40

Ось заготовки SK40 (ось A) оснащена моментным двигателем с разрешением 0,0001°, максимальная скорость которого составляет 1000 об/мин, что позволяет выполнять цилиндрическое шлифование.

Автоматические системы измерения в режиме реального времени

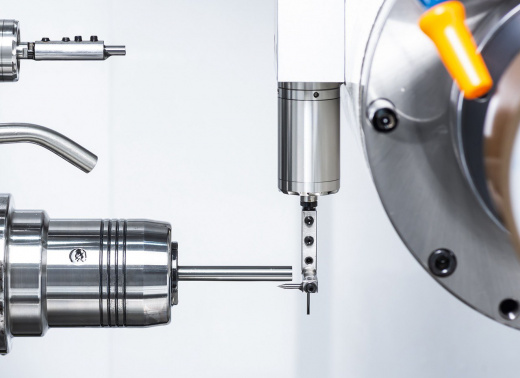

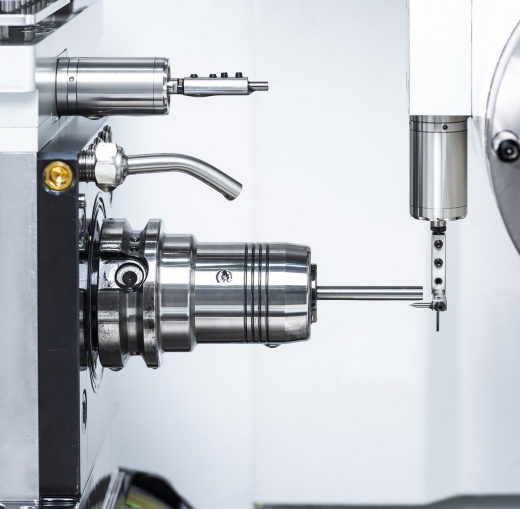

Система измерения заготовки

Быстрое позиционирование заготовки в режиме онлайн, измерение и регулировка параметров заготовки во время обработки обеспечивают качество обрабатываемого инструмента.

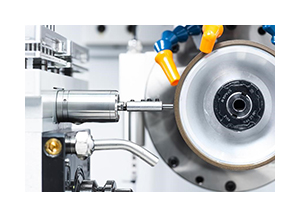

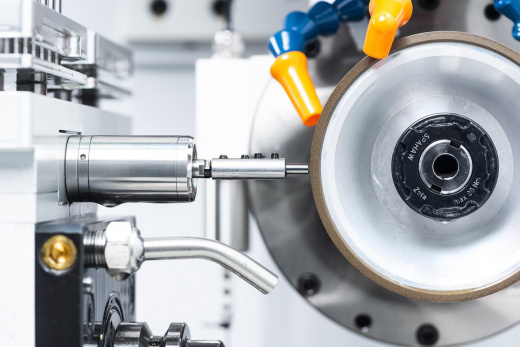

Система измерения шлифовального круга

Измерение параметров шлифовального круга, выполняемое станком в режиме онлайн, отличается быстротой и удобством, что позволяет сократить время измерения и проверки вне станка, избежать ошибок при ручной проверке, тем самым обеспечивая стабильность обработки и возможность поддерживать высокую точность и эффективность.

Система автоматической загрузки

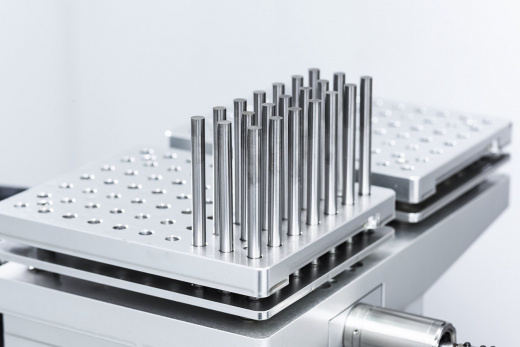

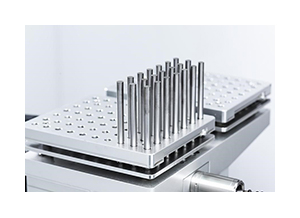

Лоток

Легко заменяемое, универсальное использование заготовок разных размеров, не требующее повторного позиционирования робота. Вместимость до 70 шт. на лоток, используется метод производства средними партиями для предотвращения влияния на точность инструмента из-за осаждения вольфрамового порошка.

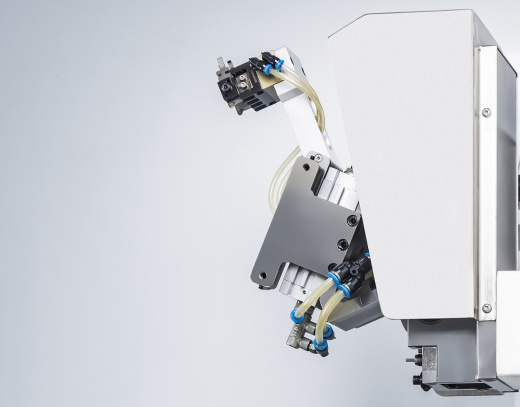

Робот

Внутренняя роботизированная система автозагрузки позволяет реализовать эффективное серийное производство инструментов.

Стабильная и надежная система управления

• Система ЧПУ нового поколения.

• Двигатели с прямым приводом высокого разрешения.

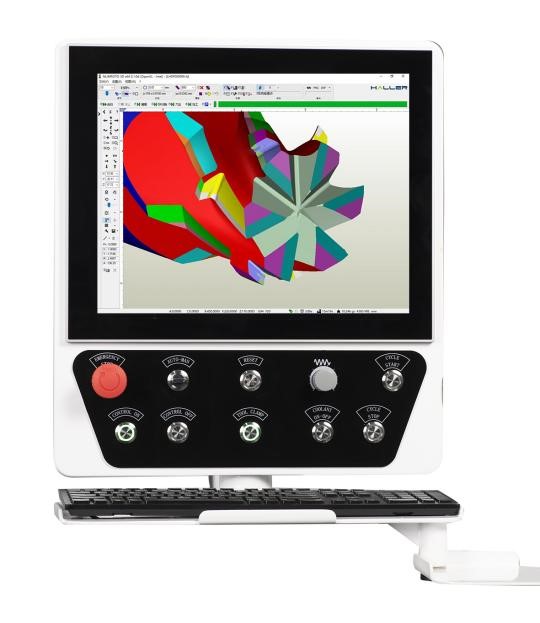

• 17-дюймовый цветной TFT-дисплей, персонализированная панель управления, интуитивно понятная и простая в использовании.

• Оптимизированный электрический шкаф для удобства обслуживания.

• Поворотная панель управления с оптоволоконным подключением.

• Компьютер, установленный непосредственно в электрическом шкафу станка, облегчает будущее обслуживание, замену и модернизацию, тем самым экономит расходы.

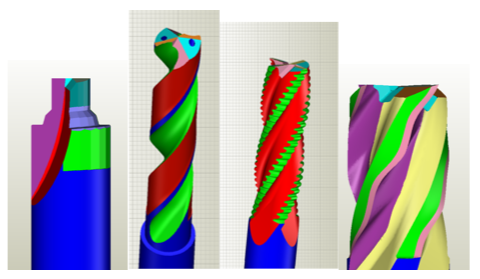

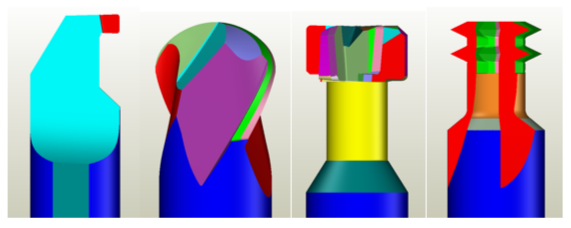

Простое программное обеспечение для шлифования
