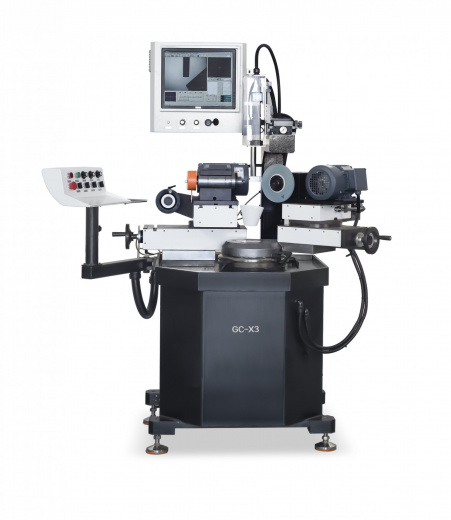

Станок GC-X3 для правки и заточки алмазных и эльборовых шлифовальных кругов
Цена: По запросу
Характеристики
Шпиндель алмазного шлифовального круга
—
Опционально в соответствии с требованиями заказчика
Максимальный диаметр алмазного шлифовального круга
—
Ø 420 мм
Минимальный диаметр алмазного шлифовального круга
—
Ø 20 мм
Максимальная толщина алмазного шлифовального круга
—
20 мм
Посадочный диаметр правящего круга
—
Ø 31,75 мм
Станок GC-X3 для правки и заточки алмазных и эльборовых шлифовальных кругов
Цена: По запросу
Гарантия
На все оборудование действует гарантия от 12 месяцев
Работа с госучреждениями
Работаем по 44-ФЗ И 223-ФЗ, по спец счёту, ПСБ, предоставление банковских гарантий
Комплексный подход
Обработка технического задания, согласование, подписание, поставка напрямую с заводов Азии, доставка по России, пусконаладка, обучение, постпродажное обслуживание
Комплекс услуг
Ремонт, модернизация, поставка запчастей.
Станок может быть использован для простой и высокоэффективной правки алмазных шлифовальных кругов, кругов из кубического нитрида бора (CBN), а также шлифовальных кругов, состоящих из нескольких сегментов, Он позволяет править плоские, угловые, радиусные и фасонные поверхности. Станок прост в управлении и обеспечивает высокую точность обработки.
Вращающаяся ось А оснащена высокоточными коническими роликовыми подшипниками японского производства для обеспечения точности и плавности вращения.
Система машинного зрения с ССD-камерой, имеющей 15-120-кратное увеличение, и 17-дюймовым ЖК-дисплеем, позволяет измерять и контролировать радиус, угол и размеры шлифовального круга в процессе обработки.
ССD-камера и оптическая система измерения обеспечивают простоту настройки и измерения ширины, положения шлифовального круга, а также контроль в процессе и после правки. Точность измерения может достигать 0,005-0,01 мм.
Особенности
Применение тайваньских прецизионных линейных направляющих и шарико-винтовых пар, а также цифровых оптических линеек (опция) позволяет точно позиционировать правящийся круг во время правки. Ширина и радиус профиля могут быть легко настроены и измерены.Вращающаяся ось А оснащена высокоточными коническими роликовыми подшипниками японского производства для обеспечения точности и плавности вращения.
Система машинного зрения с ССD-камерой, имеющей 15-120-кратное увеличение, и 17-дюймовым ЖК-дисплеем, позволяет измерять и контролировать радиус, угол и размеры шлифовального круга в процессе обработки.
ССD-камера и оптическая система измерения обеспечивают простоту настройки и измерения ширины, положения шлифовального круга, а также контроль в процессе и после правки. Точность измерения может достигать 0,005-0,01 мм.
Характеристики
|
Шпиндель алмазного шлифовального круга
|
Опционально в соответствии с требованиями заказчика |
|
Максимальный диаметр алмазного шлифовального круга
|
Ø 420 мм |
|
Минимальный диаметр алмазного шлифовального круга
|
Ø 20 мм |
|
Максимальная толщина алмазного шлифовального круга
|
20 мм |
|
Посадочный диаметр правящего круга
|
Ø 31,75 мм |
|
Скорость вращения шпинделя алмазного шлифовального круга
|
50-1000 Rpm (Бесступенчатое регулирование скорости) |
|
Рабочий ход по оси Х поперечного суппорта шпинделя алмазного шлифовального круга
|
135 мм |
|
Дополнительный ручной ход по оси Х поперечного суппорта шпинделя алмазного шлифовального круга
|
150 мм |
|
Рабочий ход по оси Y поперечного суппорта шпинделя алмазного шлифовального круга
|
135 мм |
|
Дополнительный ручной ход по оси Y поперечного суппорта шпинделя алмазного шлифовального круга
|
150 мм |
|
Разрешение линейных энкодеров на осях Х и Y
|
0,001 мм |
|
Максимальный радиус правки алмазного шлифовального круга
|
0,1-30 мм |
|
Размер правящего круга (SiC)
|
Ø 180 х 10 х Ø 31,75 мм |
|
Скорость правящего круга
|
250-2500 Rpm (Бесступенчатое регулирование скорости) |
|
Частота осцилляции правящего круга (влево-вправо)
|
0-50/мин. (регулируется) |
|
Полная мощность
|
2,0 кВА |
|
Двигатель шпинделя круга из карбида кремния (двигатель правящего круга)
|
0,75 кВт |
|
Двигатель шпинделя правящегося алмазного шлифовального круга
|
0,75 кВт |
|
Мощность двигателя осцилляции (для правки радиусов)
|
25 Вт |
