Станок GC-X6 для правки шлифовальных кругов с ЧПУ
Цена: По запросу
Характеристики
Полная мощность
—
3 кВА
Шпиндель правящегося шлифовального круга
—
Стандартная комплектация - шпиндель с интерфейсом ВТ40_ Опционально доступны шпиндели с другими интерфейсами по требованию заказчика
Наружный диаметр правящегося шлифовального круга
—
30-300 мм
Способ правки (шлифования)
—
Сухая правка, правка с подачей масляного тумана и влажная правка
Система пылеудаления и фильтрации СОЖ (смазочно-охлаждающей жидкости)
—
Опционально
Станок GC-X6 для правки шлифовальных кругов с ЧПУ
Цена: По запросу
Особенности

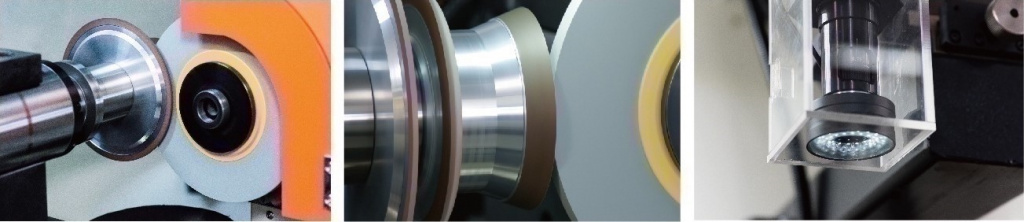

Двухкоординатный электронный маховик + трехосевая система ЧПУ для правки шлифовальных кругов.
Возможность правки внутренней, наружной, торцевой, угловой и радиусной поверхностей шлифовального круга.
Автоматическое вращение, возвратно-поступательное перемещение, автоматическая подача и правка кругом из карбида кремния (SiC).
Опционально доступны зум-объектив или объектив с фиксированным фокусным расстоянием, а также камера высокого разрешения для четкого изображения и точного измерения.
Импорт чертежей САD в одно касание.
10-миллиметровый акриловый защитный кожух для повышения безопасности, экологичности и чистоты рабочего пространства.
Характеристики
Полная мощность
|
3 кВА |
Шпиндель правящегося шлифовального круга
|
Стандартная комплектация - шпиндель с интерфейсом ВТ40_ Опционально доступны шпиндели с другими интерфейсами по требованию заказчика |
Наружный диаметр правящегося шлифовального круга
|
30-300 мм |
Способ правки (шлифования)
|
Сухая правка, правка с подачей масляного тумана и влажная правка |
Система пылеудаления и фильтрации СОЖ (смазочно-охлаждающей жидкости)
|
Опционально |
Напряжение питания
|
Трехфазное напряжение 380 В, частота 50 Гц |
Максимальный диаметр обрабатываемого шлифовального круга
|
300 мм (может быть настроена вне пределов) |
Минимальный диаметр правящегося шлифовального круга
|
130 мм (может быть настроена вне пределов) |
Максимальная толщина правящегося шлифовального круга
|
40 мм (может быть настроена вне пределов) |
Скорость вращения правящегося шлифовального круга
|
50-1000 rpm (Бесступенчатое регулирование скорости) |
Перемещение правящегося шлифовального круга по оси Х (влево-вправо)
|
Возможность перемещения основания шпинделя шлифовального круга для увеличения хода до 300 мм |
Перемещение правящегося шлифовального круга по оси Y (вперед-назад)
|
100 мм |
Диаметр правящего круга (карбид кремния)
|
Ø 200 (или 250) х 10 х 31,75 мм |
Скорость вращения правящего круга (карбид кремния)
|
Мах. 2800 rmp (Бесступенчатое регулирование скорости) |
Частота осцилляции правящего круга (карбид кремния)
|
0~50 HZ (Бесступенчатое регулирование скорости) |
Амплитуда осцилляции правящего круга (карбид кремния)
|
0~50 мм (Настраиваемая) |
Разрешение оптической линейки (магнитной линейки, углового энкодера)
|
0,001 мм / 0,01° |
CCD-камера и объектив
|
В стандартной комплектации поставляется объектив общего назначения. По желанию заказчика доступны высокоразрешающие камеры, объективы с переменным или фиксированным увеличением для получения высококачественного изображения |
Верхняя подсветка
|
LED |
Задняя подсветка
|
Использование технологии задней подсветки с большим диаметром |
Системный блок, ЖК-монитор высокого разрешения
|
1 комплект |
Система компьютерного измерения
|
1 комплект |
Функции измерения
|
Возможность синхронного увеличения реального изображения и чертежа CAD для сравнения и совмещения контуров |
Отображение данных
|
Чтение показаний линейных энкодеров для определения положения правящегося шлифовального круга отображается в программном обеспечении для измерения |
