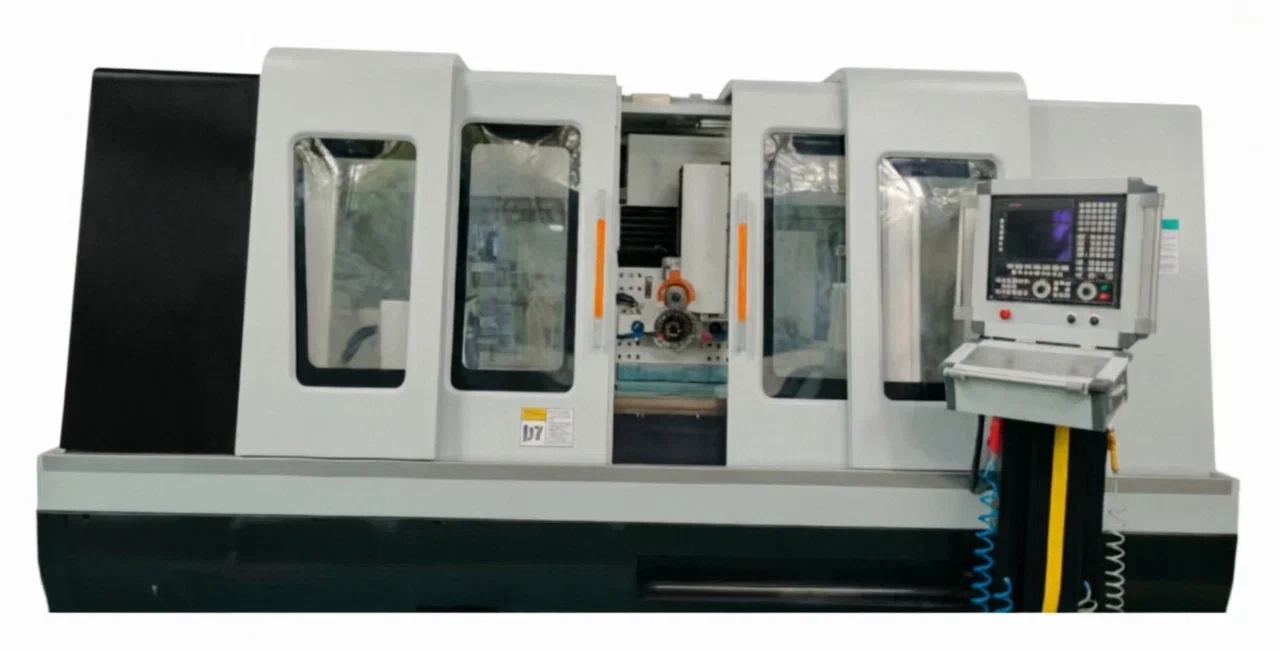

Шлицешлифовальный станок с ЧПУ модель MK8625-1600

Специализированный высокоточный шлицешлифовальный станок с ЧПУ предназначен для комплексной обработки прямобочных и эвольвентных шлицев, пазов, протяжек, калибров-пробок и шестерен с прямоугольным, треугольным или эвольвентным профилем. Станок построен по схеме с неподвижным рабочим столом и возвратно-поступательным перемещением колонны, что обеспечивает высокую динамическую стабильность при обработке деталей массой до 500 кг и длиной до 1600 мм. Пятикоординатная система управления на базе контроллера Siemens поддерживает двухкоординатную интерполяцию для профилирования и включает независимое двухосевое устройство правки круга с замкнутым контуром обратной связи. Кинематика базируется на прецизионных шарико-винтовых передачах HIWIN, линейных направляющих, оптических и решетчатых шкалах FAGOR/Renishaw, а поворотная ось A оснащена делительной головкой с двигателем прямого привода Heidenhain, что гарантирует точное угловое позиционирование и исключает люфты при индексации. Оборудование комплектуется высокомощным электрошпинделем (15 кВт, 15 000 об/мин) с интерфейсом HSK-C50 и крутящим моментом 14 Нм, позволяющим эффективно шлифовать шлицевые валы диаметром от 3 до 250 мм. Рабочие перемещения по осям составляют X=1600 мм, Y=200 мм, V=100 мм и W=50 мм при скорости ускоренных ходов до 15 м/мин по продольной оси. Точность позиционирования достигает 0,006-0,008 мм, повторяемость - 0,003-0,004 мм, а угловая точность деления не превышает 8 угловых секунд при радиальном и осевом биении шпинделей 0,003 мм. Станок заключен в полностью герметичный защитный кожух, исключающий разбрызгивание СОЖ и масляного тумана, рассчитан на круглосуточную эксплуатацию при уровне шума не более 70 дБ и соответствует международным стандартам геометрической точности DIN/ISO, что делает его оптимальным решением для ответственного производства в авиадвигателестроении, станкостроении и тяжелом машиностроении.
