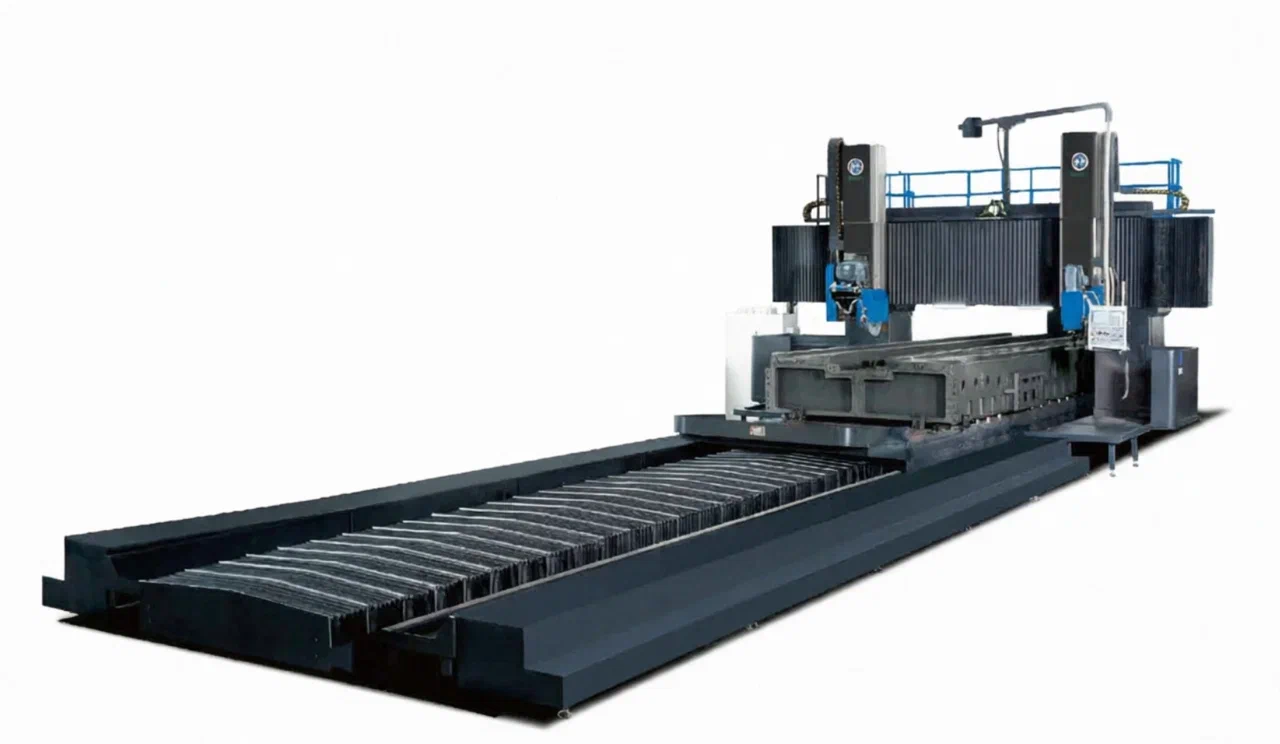

Станок для шлифования направляющих портального типа модель PM SG MD-6032

Шлифовальный станок с ЧПУ разработан при техническом кураторстве первого в Тайване производителя шлифовального оборудования. Станок обладает тяжелой портальной конструкцией с усиленной кинематикой: станина оснащена двойными V-образными направляющими, рабочие поверхности стола покрыты антифрикционными PTFE-лентами, а поперечина и шлифовальные суппорты используют роликовые линейные направляющие. Такое сочетание обеспечивает высокую жесткость, отличную динамику перемещений и стабильную точность обработки на протяжении всего срока службы. В конструкции применяются импортные механические, электрические и гидравлические компоненты ведущих мировых производителей. Оборудование комплектуется независимыми горизонтальной и вертикальной шлифовальными головками, позволяющими выполнять как плоское, так и сложное профильное шлифование, а управление осуществляется через эргономичную панель ЧПУ с удобным интерфейсом для быстрой наладки. Станок ориентирована на обработку крупногабаритных деталей и оснащена рабочим столом размером 6500*2500 мм с Т-образными пазами 36 мм, рассчитанным на равномерную нагрузку до 20 000 кг. Скорость продольного перемещения стола составляет 5-25 м/мин при расстоянии между колоннами 3250 мм. Горизонтальная шлифовальная головка приводится двигателем мощностью 30 кВт (1450 об/мин) с ходом ползуна 1000 мм и использует шлифовальный круг Ø600*150 мм. Вертикальная головка оснащена двигателем 11/15 кВт с диапазоном оборотов 0-2500 об/мин, ходом 1000 мм, углом поворота 90 и работает с кругом Ø405*50 мм. Поперечное перемещение и вертикальный подъем осуществляются со скоростью до 4000 и 3000 мм/мин соответственно. Габариты станка составляют 16500*6000*4500 мм при общей массе 90 тонн, что делает его надежным решением для тяжелого машиностроения, производства прецизионных направляющих и обработки массивных корпусных деталей. Производитель также предусматривает возможность индивидуальной адаптации станка под специфические технологические требования заказчика.
