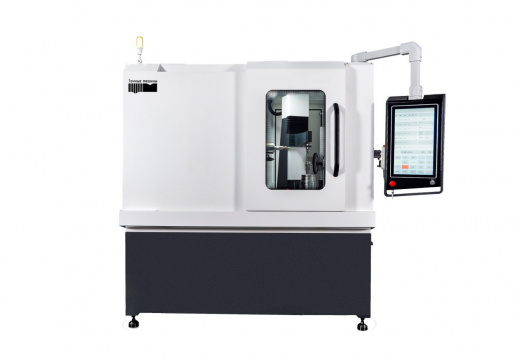

Станок для снятия заусенцев с шестерен G33
Цена: По запросу
Характеристики
Мощность
—
20 кВА
Система ЧПУ
—
Beckhoff
Площадь станка
—
2000*1800*1800 мм
Перемещение по оси Y (шпиндельной бабки вперед-назад)
—
240 мм
Перемещение по оси Z (шпиндельной бабки вверх и вниз)
—
160 мм
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Станок для снятия заусенцев с шестерен G33
Цена: По запросу
#PROP_TITLE#
—
#PROP_VALUE#
Гарантия
На все оборудование действует гарантия от 12 месяцев
Работа с госучреждениями
Работаем по 44-ФЗ И 223-ФЗ, по спец счёту, ПСБ, предоставление банковских гарантий
Комплексный подход
Обработка технического задания, согласование, подписание, поставка напрямую с заводов Азии, доставка по России, пусконаладка, обучение, постпродажное обслуживание
Комплекс услуг
Ремонт, модернизация, поставка запчастей.
G33 - это станок для снятия фаски с зубчатых колес, разработанный компанией HALLER. Этот станок снимает фаску с профиля зуба путем зацепления зубчатого колеса с формообразующей фрезой. Возможны регулировка и контроль величины фаски, что полностью решает проблем у несоответствия размера фаски и улучшает качество внешнего вида изделия, значительно повышая эффективность производства.
Кроме того, формообразующая фреза, используемая на станке, специально разработана в соответствии с характеристикам и обрабатываемой шестерни при помощи программного обеспечения, созданного компанией HALLER. Таким образом, станок гарантирует идеальное зацепление фрезы с шестернёй и подходит для снятия фасок с дисковых шестерен.
Преимущества
- Применение метода обработки зацепления между формообразующей фрезой и зубчатым колесом обеспечивает высокую эффективность, стабильность и надежность
- Независимо разработанное программное обеспечение, удобство человекомашинного взаимодействия, гибкость интерфейса, простота эксплуатации
- Высокая точность позиционирования и повторного позиционирования;
- Автоматическая система измерения инструмента
- Настроенное автоматическое зажимное устройство для заготовок, легко демонтируется
- Автоматическая система загрузки
- Стандартно оснащен полностью закрытым, безопасным и удобным защитным кожухом
- Четырехосевая высокоточная система ЧПУ с интерполяцией, поддерживающая расширенный стандартный интерфейс Industry 4.0.
Примеры использования
Характеристики
|
Мощность
|
20 кВА |
|
Система ЧПУ
|
Beckhoff |
|
Площадь станка
|
2000*1800*1800 мм |
|
Перемещение по оси Y (шпиндельной бабки вперед-назад)
|
240 мм |
|
Перемещение по оси Z (шпиндельной бабки вверх и вниз)
|
160 мм |
|
Диапазон внутреннего диаметра шестерни
|
20-100 мм |
|
Диапазон толщины шестерни
|
10-32 мм |
|
Диапазон наружного диаметра шестерни
|
65-330 мм |
|
Максимальный вес обрабатываемой шестерни
|
10 кг |
|
Максимальный размер патрона
|
ER20-12 (опционально) |
|
Мощность двигателя шпинделя (ось С)
|
2 кВт |
|
Скорость вращения шпинделя (ось С)
|
3000 Об/мин |
|
Скорость быстрой подачи (Y/Z)
|
20 м/мин |
|
Скорость подачи на резание (Y/Z)
|
1-10000 мм/мин |
|
Точность деления поворотной оси
|
0,001 градус |
|
Двигатель подачи по оси Y/Z
|
2 кВт |
|
Мощность двигателя оси А (оси заготовки)
|
1,5 кВт |
|
Давление воздуха
|
5 кг/см2 |
|
Вес станка нетто
|
~4000 кг |
|
Точность позиционирования линейной оси
|
0,005/300 мм |
|
Повторяемость линейной оси
|
0,002 мм |
