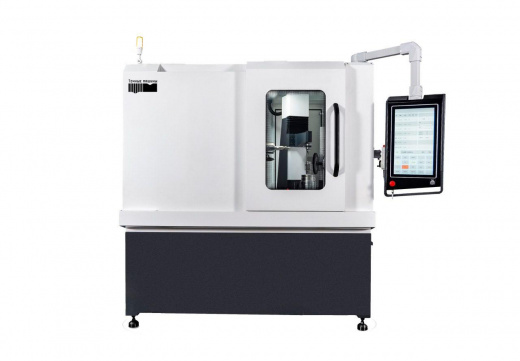

Станок для снятия заусенцев и фаски с шестерен G40
Цена: По запросу
Характеристики
Длина/ширина/высота
—
2215/1401/2100 мм
Измерение инструмента
—
Индуктивный зонд
Система ЧПУ
—
Beckhoff
Давление воздуха
—
≥5 bar
Внешний диаметр шестерни
—
26-400 мм
Станок для снятия заусенцев и фаски с шестерен G40
Цена: По запросу
Гарантия
На все оборудование действует гарантия от 12 месяцев
Работа с госучреждениями
Работаем по 44-ФЗ И 223-ФЗ, по спец счёту, ПСБ, предоставление банковских гарантий
Комплексный подход
Обработка технического задания, согласование, подписание, поставка напрямую с заводов Азии, доставка по России, пусконаладка, обучение, постпродажное обслуживание
Комплекс услуг
Ремонт, модернизация, поставка запчастей.
Haller Intelligence - производитель оборудования для прецизионной шлифовки инструментов и деталей, самостоятельно разработавший и получивший ряд патентов на 5-осевое интеллектуальное оборудование с ЧПУ и прикладное программное обеспечение. Продукция компании широко используется в различных областях, таких как автомобилестроение, аэрокосмическая промышленность, электроника, медицина и т.д., а сети продаж и обслуживания расположены во многих странах и регионах.
Продукция компании Haller Intelligent в основном подразделяется на следующие 3 категории: инструментальные шлифовальные станки, станки для шлифования кулачков и станки для снятия фаски с шестерен. Уникальный конструктив, строгий производственный процесс и гибкая программа автоматизации каждого из станков позволяют обрабатывать все виды инструментов и медицинских изделий, гарантируя своим пользователям высокую точность и эффективность обработки.
Обработка таких деталей, как кулачки и шестерни, осуществляется с помощью расчетного программного обеспечения и технологических профилей в соответствии с различными
характеристиками заготовок. Гибкая конструкция и удобное управление позволяют удовлетворить самые разнообразные потребности клиентов.
Компания Haller Intelligence стремится предоставить пользователям полный спектр качественных услуг: быстрый сервис и обслуживание с минимальными затратами, а также профессиональное обучение работе с оборудованием.
Система ЧПУ Beckhoff
21" цветной дисплей с понятной панелью управления
Открытая система ЧПУ, простая в обслуживании и обновлении
Поворотная панель, подключенная через Ether-cut для простоты управления
Реакция ПЛК в реальном времени может достигать 0.001Ms
Интеллектуальные функции управления программами и генерации программ;
Программируемая система измерения в реальном времени для поточного измерения инструментов и заготовок;
Настраиваемые пользователем параметры, человеко-машинное взаимодействие
Продукция компании Haller Intelligent в основном подразделяется на следующие 3 категории: инструментальные шлифовальные станки, станки для шлифования кулачков и станки для снятия фаски с шестерен. Уникальный конструктив, строгий производственный процесс и гибкая программа автоматизации каждого из станков позволяют обрабатывать все виды инструментов и медицинских изделий, гарантируя своим пользователям высокую точность и эффективность обработки.
Обработка таких деталей, как кулачки и шестерни, осуществляется с помощью расчетного программного обеспечения и технологических профилей в соответствии с различными
характеристиками заготовок. Гибкая конструкция и удобное управление позволяют удовлетворить самые разнообразные потребности клиентов.
Компания Haller Intelligence стремится предоставить пользователям полный спектр качественных услуг: быстрый сервис и обслуживание с минимальными затратами, а также профессиональное обучение работе с оборудованием.
Функциональные преимущества
- Эффективный и надежный метод зацепления зубчатого колеса с профильной фрезой;
- Настроенное программное обеспечение для снятия фасок с зубчатых колес с человеко-машинным взаимодействием, простое управление;
- Высокоточные индуктивные датчики для измерения заготовок и инструментов в режиме реального времени;
- Двигатели оси с прямым приводом DD, обладающий высокой точностью позиционирования и повторяемости;
- Широкий диапазон возможностей обработки вал-шестерен и дисковых шестерен;
- Автоматическая задняя бабка и автоматическая дисковая щетка ;
- Настроенное автоматическое зажимное устройство для заготовки, легкая переналадка на новую партию шестерен;
- Полностью закрытый, безопасный и удобный защитный кожух.
Автоматические системы измерения в режиме реального времени
Система измерения детали. Использование высоко точных индуктивных датчиков позволяет проводить измерения деталей в режиме реального времени
Система измерения инструмента. Онлайн-позиционирование и автоматическая коррекция начального положения обрабатывающего инструмента в процессе обеспечивают стабильность обработки.
Автоматика
Автоматическая задняя бабка. Станок оснащен сервоприводом с высокой точностью и скоростью отклика, тем самым обеспечивая высокоточную, эффективную и стабильную работу задней бабки.
Автоматическая дисковая щетка. Станок оснащен дисковой щеткой, что позволяет реализовать функцию автоматического снятия заусенцев и улучшить качество поверхности обрабатываемых изделий.
Стабильная и надежная система управления
Система управления
Программное обеспечение для снятия фасок с шестерен
Примеры изделий
Характеристики
|
Длина/ширина/высота
|
2215/1401/2100 мм |
|
Измерение инструмента
|
Индуктивный зонд |
|
Система ЧПУ
|
Beckhoff |
|
Давление воздуха
|
≥5 bar |
|
Внешний диаметр шестерни
|
26-400 мм |
|
Цветной ЖК-дисплей
|
21" |
|
Измерение заготовки
|
3-D |
|
Скорость вращения
|
0-6000 rpm |
|
Мощность двигателя
|
2 KW |
|
Цанга шпинделя
|
ER20-12 |
|
Система фиксации инструмента
|
Пневматическая |
|
Длина хода оси Z (вертикальная)
|
320 мм |
|
Длина хода оси Y (вертикальная)
|
190 мм |
|
Скорость быстрой подачи оси Y
|
10 м/мин |
|
Скорость быстрой подачи оси Z
|
10 м/мин |
|
Скорость подачи резки оси Y
|
1~10 м/мин |
|
Скорость подачи резки оси Z
|
1~10 м/мин |
|
Ось Y/Z
|
Серводвигатель |
|
Мощность источника питания
|
20 кВт |
|
Вес, кг
|
5000 |
