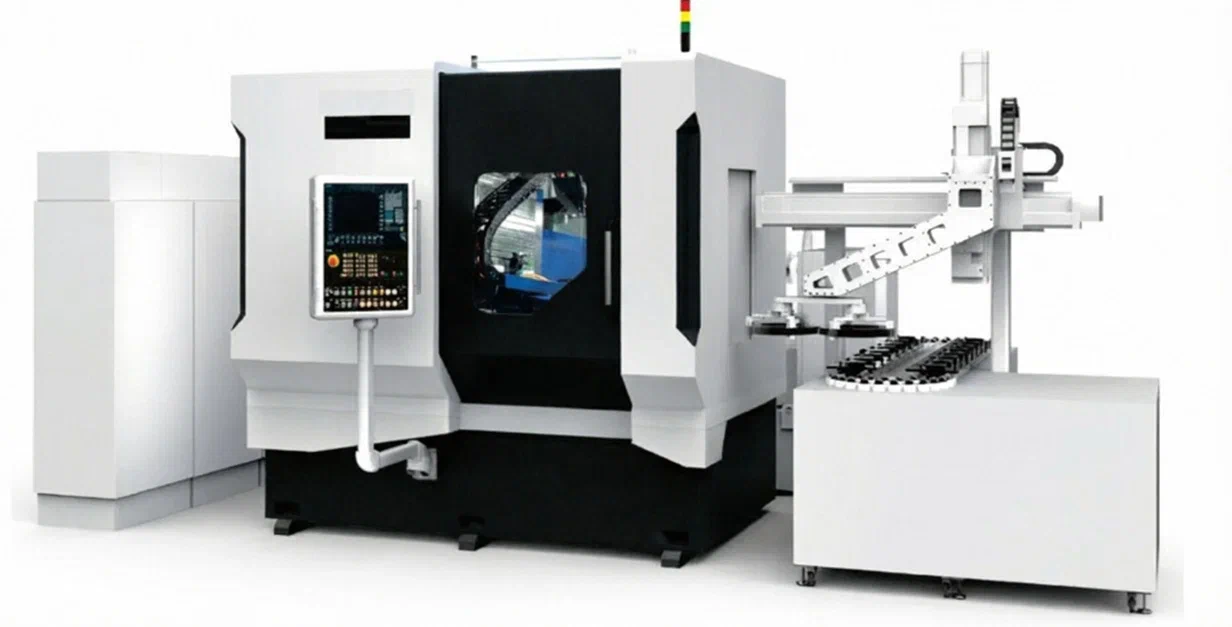

Зубошлифовальный станок для цилиндрических зубчатых колес модель PM YY-7250

Конструктивно станок отличается высокой жёсткостью (двухсторонняя опора), прямым приводом шпинделя заготовки высокомоментным двигателем и мощным шпинделем шлифовального круга (38 кВт, ширина 200 мм). Реализованы передовые технологии: высокоскоростная синхронизация осей (EGB), автоматическая настройка инструмента, компенсация угла правки, быстросъёмный интерфейс патрона и интуитивный интерфейс оператора на базе системы Siemens 840Dsl. Все основные оси (X1, Y1, Z1, A1, B1, C1 и др.) оснащены прецизионными линейными направляющими, сервоприводами и обратной связью через оптические линейки или круговые энкодеры. Основные технические параметры: максимальный диаметр заготовки - до 500 мм, модуль зуба - 1-8 мм, угол наклона зуба - 45, максимальная ширина зуба - 380 мм, нагрузка на стол - до 300 кг. Шпиндель шлифовального круга: скорость до 7500 об/мин, посадка HSK80. Станок комплектуется системой фильтрации шлифовальной жидкости (точность <20 мкм, производительность >300 л/мин), двухканальным чиллером (25 кВт), системой электрообработки тумана и автоматической смазкой. Габариты: 4260*6300*2840 мм, масса - 14 000 кг, общая мощность - 100 кВА.
