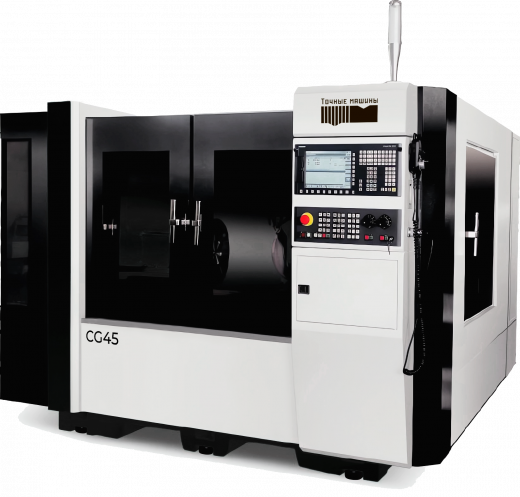

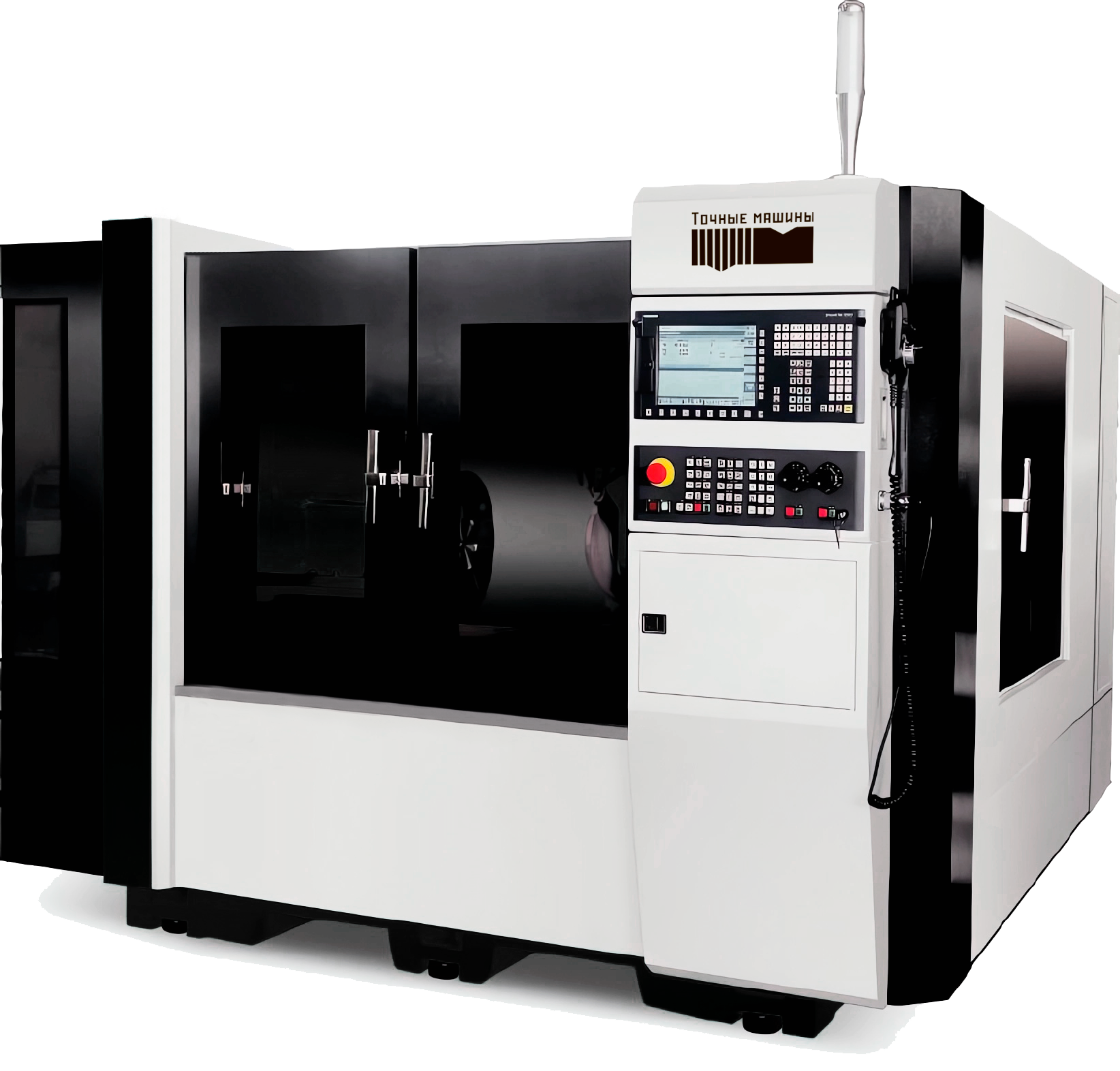

Прецизионный универсальный шлифовальный станок CG45

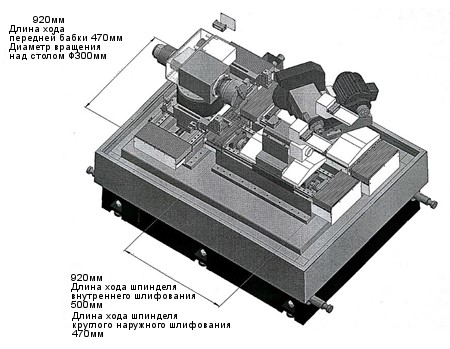

1. Корпус и конструкция станка

Станина и элементы конструкции отлиты из высококачественного чугуна FC-30 и подвергаются термической обработке в виде нормализации с последующим естественным старением. Для обработки элементов конструкции использовалось оборудование YASDA, MITSUI SEIKI, TOSHIBA, ELB и другое оборудование мирового уровня с однократным зажимом заготовки. Точность размеров прецизионных деталей может достигать микронного уровня, что обеспечивает высокую точность основных компонентов оборудования

2. Автоматическая система смазки

Смазка к направляющим и прецизионной шарико-винтовой паре станка непрерывно подается системой автоматической смазки для обеспечения более длительного срока их службы и точности. Система охлаждения располагается отдельно от корпуса станка для устранения вибрации и облегчения отвода тепла.

3. Автоматика

Универсальный шлифовальный станок с однократным зажимом заготовки для комплексной обработки внутренних поверхностей цилиндрической или конической формы, наружных поверхностей цилиндрической или конической формы и торцевых поверхностей. Стандартная конфигурация включает в себя систему ЧПУ Siemens и много дополнительных устройств на выбор, включая устройство для автоматического поворота передней бабки, устройство для автоматического измерения наружного диаметра, устройство для автоматического измерения торцевой поверхности, магнитный сепаратор с бумажным ленточным фильтром, уловитель масляного тумана и т.д.

4. Устройство для ручной регулировки передней бабки

Позволяет вручную регулировать угол обработки при шлифовании наружных и внутренних конических поверхностей.

5. Устройство для автоматического поворота передней бабки (опционально)

При оснащении станка устройством для автоматического поворота передней бабки точный угол поворота обеспечивается с помощью прецизионного двигателя автоматического поворота DD (прямой привод) и оптической линейки Heidenhain. Эта опция очень удобна при шлифовании наружных и внутренних конических поверхностей заготовок, а угол поворота задается системой ЧПУ.

Электродвигатель поворота передней бабки (спец.комплектация)

6. Шлифовальный шпиндель

В шпиндельном узле для круглого наружного шлифования кругами применены прецизионные подшипники FAG. Шпиндель имеет конструкцию рукавного типа, не требует отдельной смазки, прост в обслуживании, исключает контакт металла с металлом, что позволяет гарантировать практически постоянный срок его службы. Данный шлифовальный шпиндель отличается высокой жесткостью и высокой точностью, необходимыми для шлифования специальных заготовок, а также имеет функцию регулировки скорости вращения шлифовального круга для увеличения линейной скорости. Шпиндель круглого внутреннего шлифования представляет собой высокоскоростной электрический шпиндель, что позволяет предотвратить резонанс двигателей внутреннего и наружного круглого шлифования.

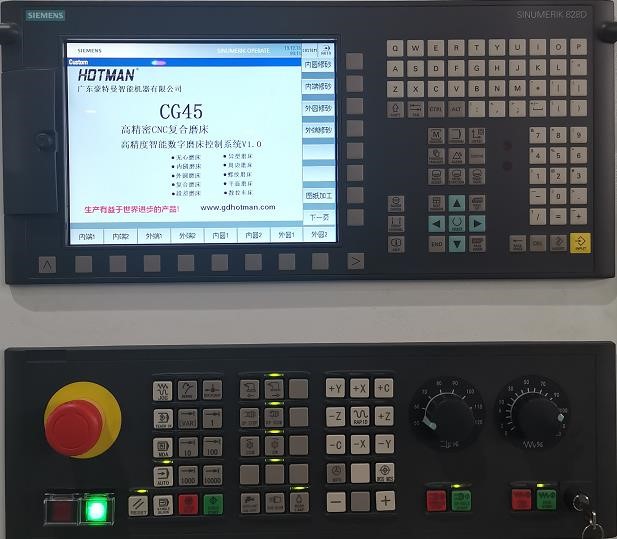

7. Система ЧПУ

Станок стандартно комплектуется передовой немецкой системой ЧПУ Siemens, доработанной позднее до уровня человеко-машинного интерфейса, понятного даже для «чайников», и оснащен высокопроизводительными серводвигателями Siemens, что обеспечивает хорошую совместимость системы ЧПУ с системой привода оборудования. Одновременно с этим станок снабжен системами автоматической правки круга и автоматической компенсации износа круга, благодаря чему гарантируется стабильность и точность подачи инструмента и шлифования.

8. Нестандартные опции станка по требованию заказчика

Подача под углом круга для круглого наружного шлифования + круга для шлифования отверстий круглого  наружного шлифования	Врезная подача круга для круглого наружного шлифования + круга для шлифования.	Круг для шлифования двух отверстий

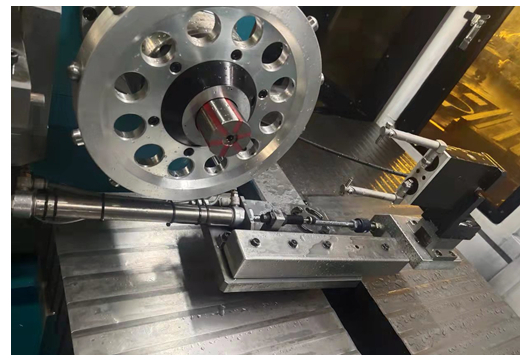

В соответствии с потребностями заказчика станок комплектуется приборами для измерения наружного диаметра и торцевой поверхности.

Устройство для измерения наружного диаметра Marposs: для онлайн-измерения и компенсации длины наружного диаметра заготовки	Устройство для измерения торцевой поверхности Marposs: для онлайн-измерения и компенсации длины наружного диаметра заготовки

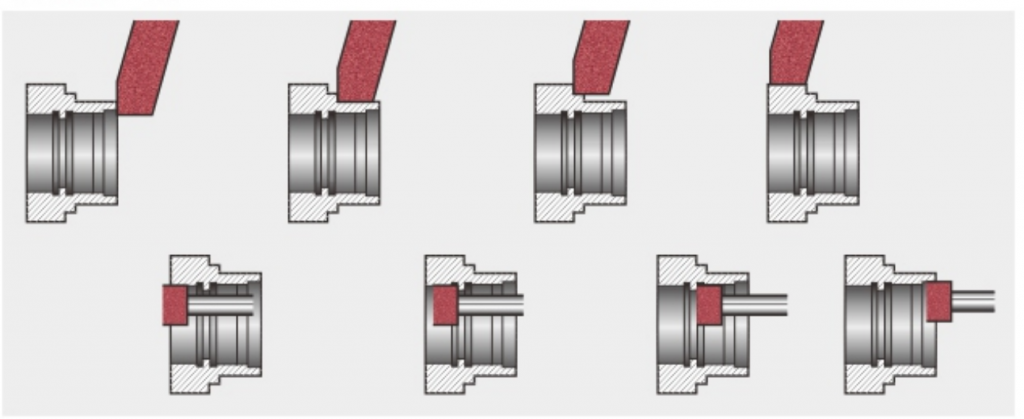

9. Виды обработки

Данный универсальный станок позволяет осуществлять комплексную обработку внутренних поверхностей цилиндрической или конической формы, наружных поверхностей цилиндрической или конической формы и торцевых поверхностей.

Конфигурация оборудования:

1. Стандартные принадлежности:

2. Специальные принадлежности (опционально)

Требования к среде установки станка:
